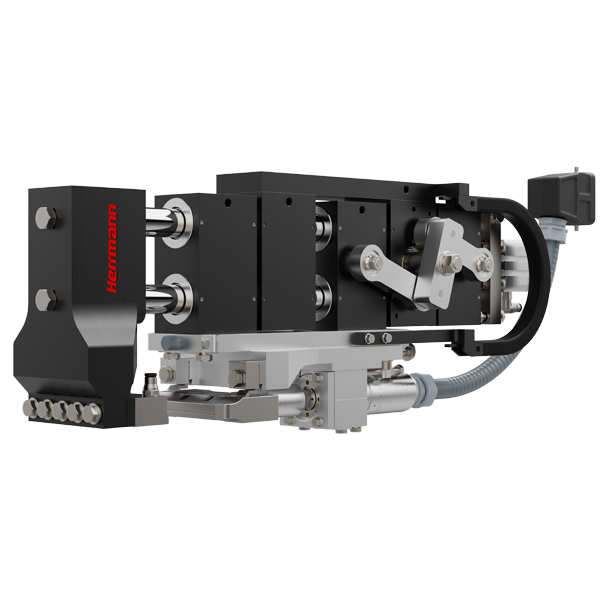

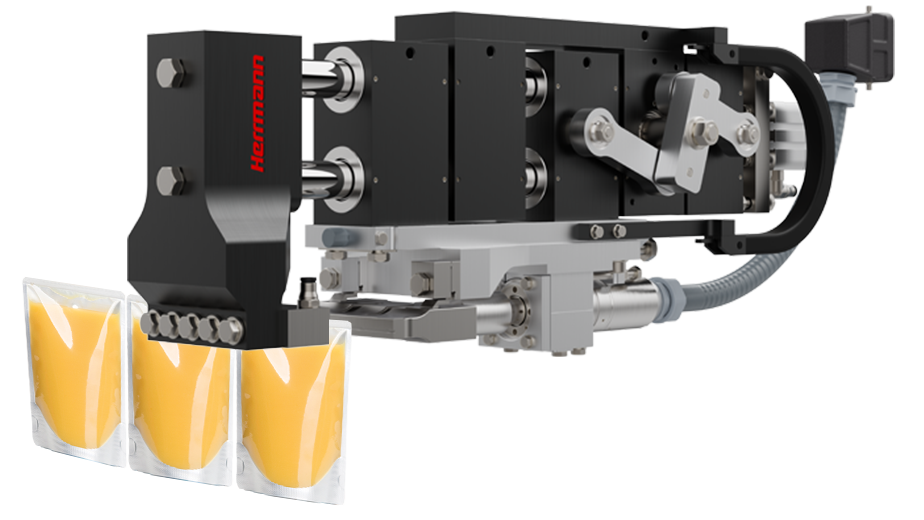

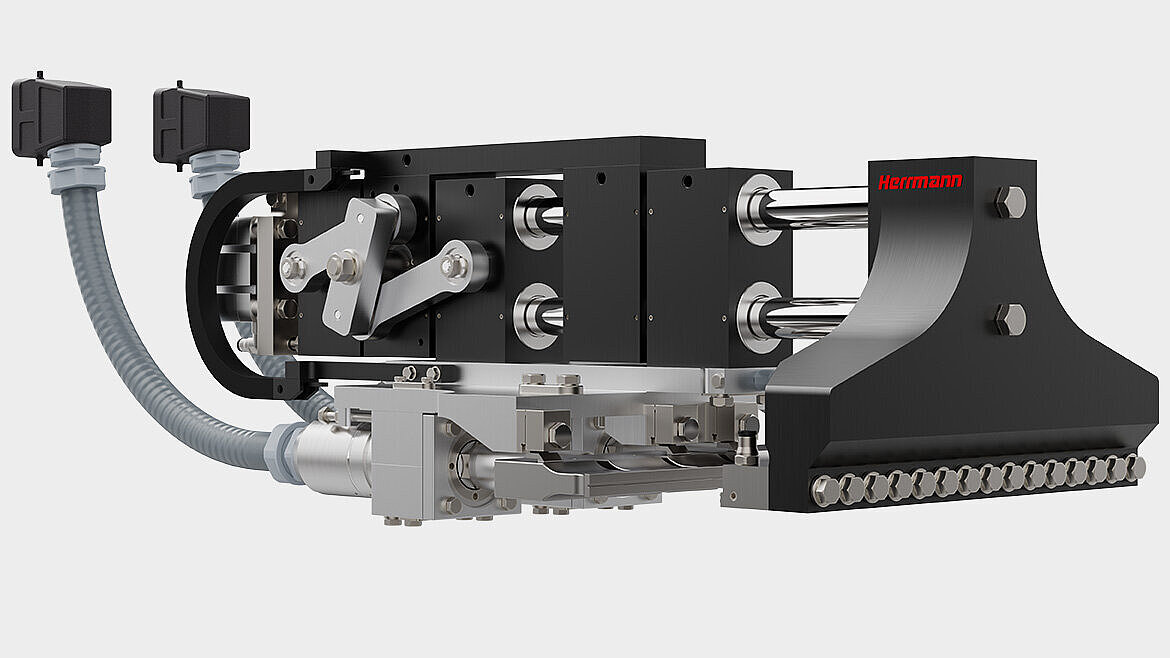

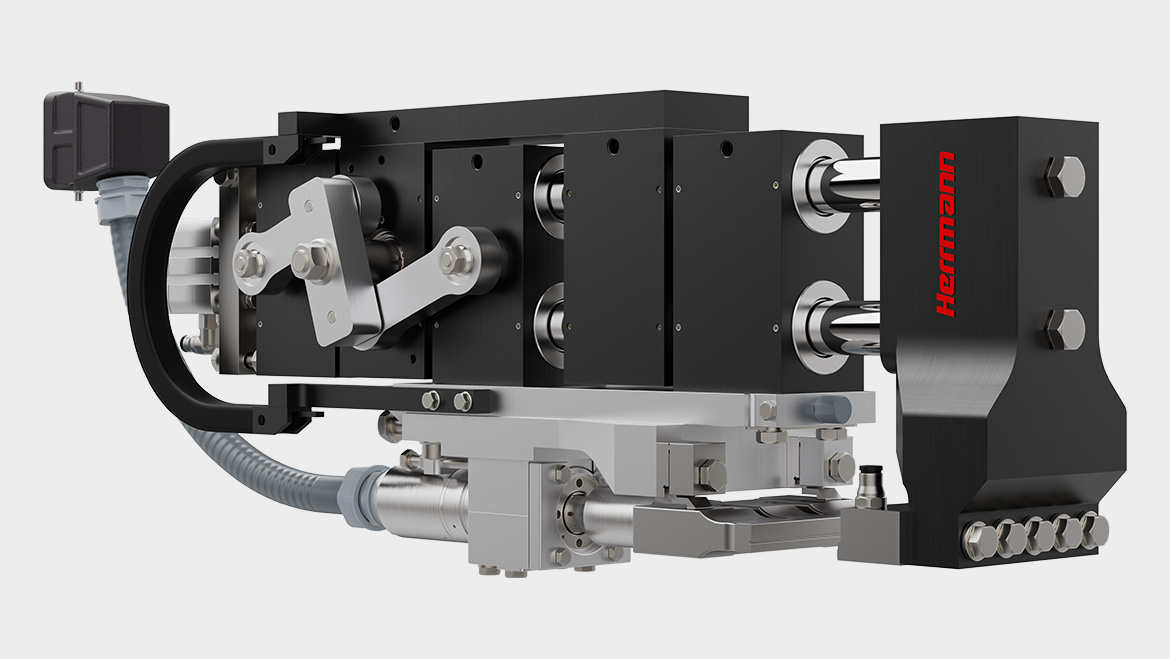

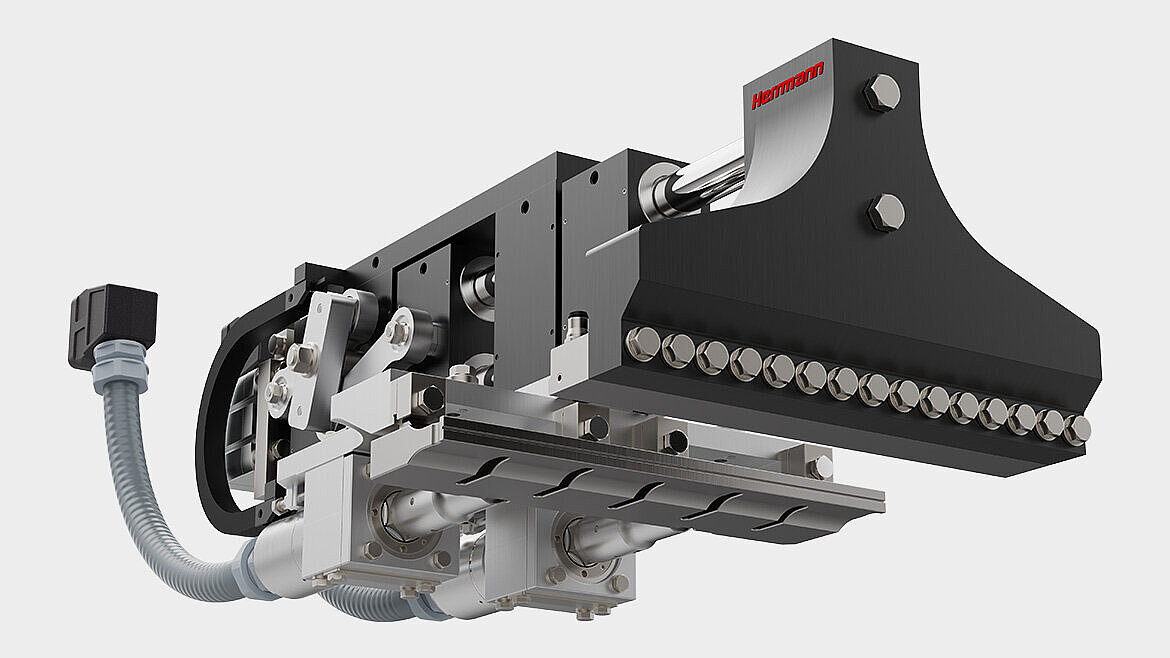

Módulo de sellado superior TSM
El módulo de sellado superior de Herrmann resume la experiencia que hemos obtenido tras la comercialización de más de 1000 estaciones de sellado superior. Gracias a su diseño modular, puede configurarse para una variedad de tipos de máquinas de empaquetado.
- Frecuencia de funcionamiento de 30 y 35 kHz
- Longitud de sellado de hasta 207 mm
- Fuerza de sellado de hasta 1200 N
Los módulos PACKLINE de Herrmann producen sellos fuertes y herméticos. También permiten evitar con seguridad que se produzcan quemaduras en el material de empaquetado durante las paradas de la máquina. El módulo de sellado superior se adapta de forma óptima para integrarlo en máquinas nuevas o como retroadaptación para los diseños de máquinas existentes. Si las herramientas están diseñadas con clase de protección IP65/67, el módulo de sellado superior también es apto para usarlo en entornos húmedos en los que sea necesario aplicar requisitos de limpieza más estrictos.

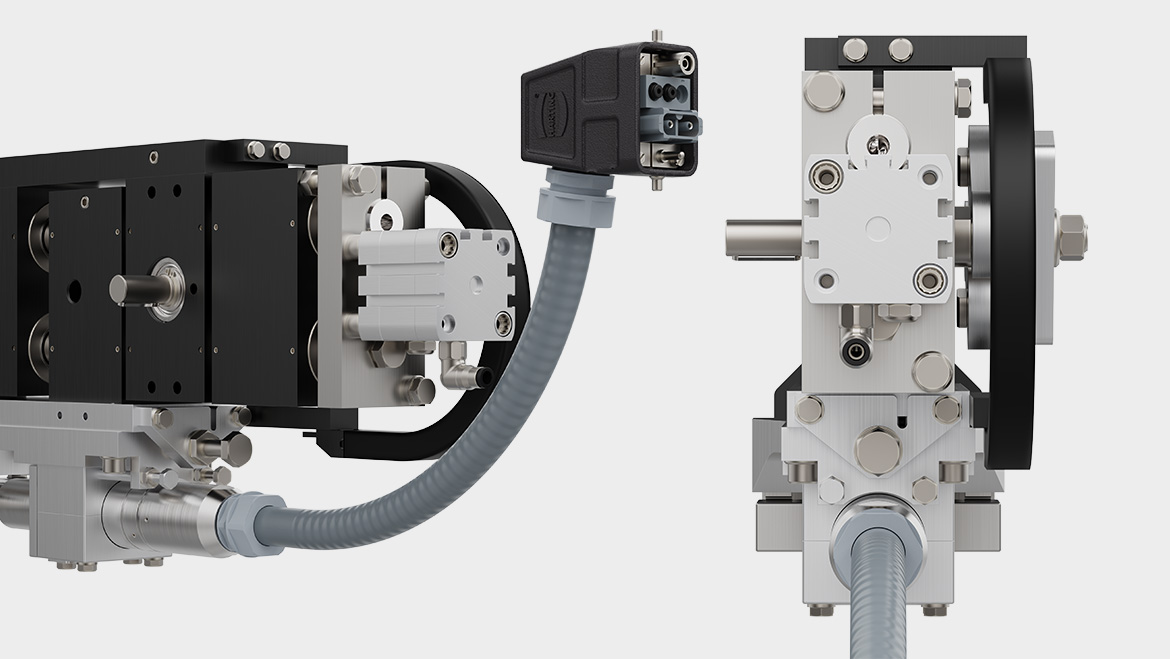

La generación neumática de fuerza se integra en el módulo de sellado superior, con lo cual se obtiene una libertad considerable en lo que respecta al concepto de accionamiento. En el eje motor pueden adaptarse accionamientos neumáticos y eléctricos. También se puede establecer una conexión mecánica con el eje motor principal de la máquina de empaquetado. Para adaptarse a diversas situaciones de montaje, el accionamiento puede instalarse a la izquierda o a la derecha del módulo, lo cual representa una gran ventaja sobre todo en el caso de los sistemas con múltiples líneas de producción.

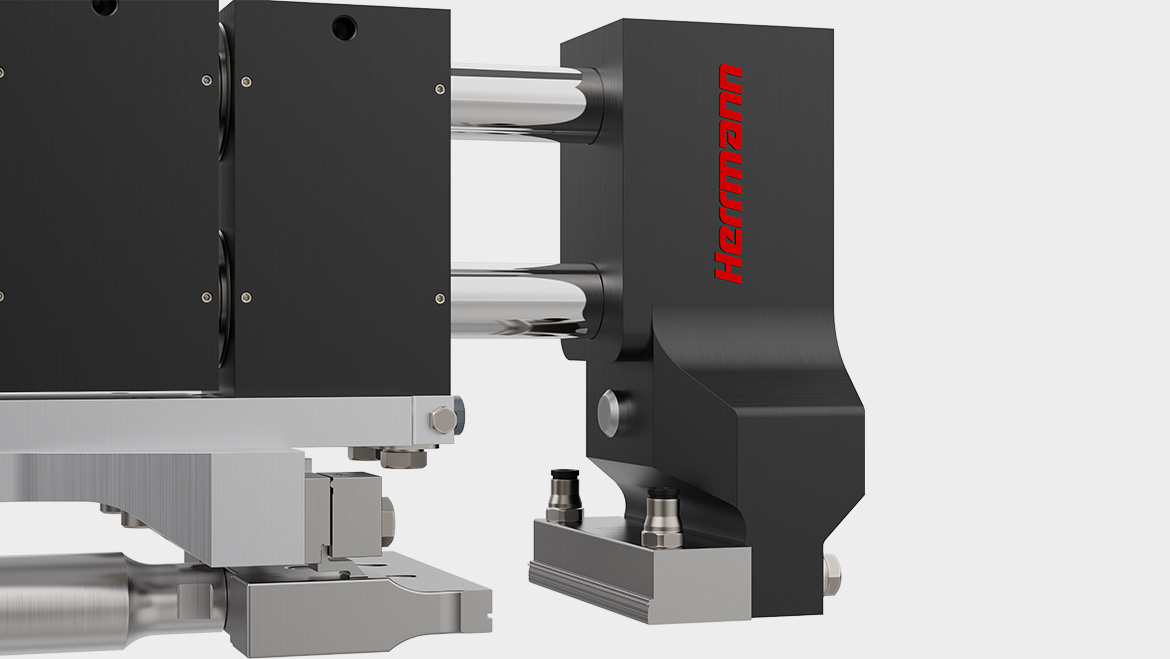

El cilindro neumático integrado permite que la fuerza de sellado esté disponible de inmediato tras el contacto con las herramientas de sellado. Este concepto PreLoaded permite sellar bolsas con procesos seguros, incluso con velocidades de máquina elevadas.
- Flexibilidad en cuanto a la selección del accionamiento
- Instalación configurable
- Sellado seguro con frecuencias de ciclo elevadas gracias a la función PreLoaded
| Módulo de sellado superior TSM | 30 kHz | 35 kHz |
|---|---|---|
| Potencia del generador [W] | 1800 | 1200 |
| Fuerza de soldadura máx. [N] a 6 bar | 750/1200 | 750/1200 |
| Longitud de sellado máx. [mm] | 207 | 135 |
| Anchura de apertura máx. [mm] | 50/100 | 50/100 |
| Configuración del accionamiento | Izquierda/derecha | Izquierda/derecha |
HDM ProcessControl

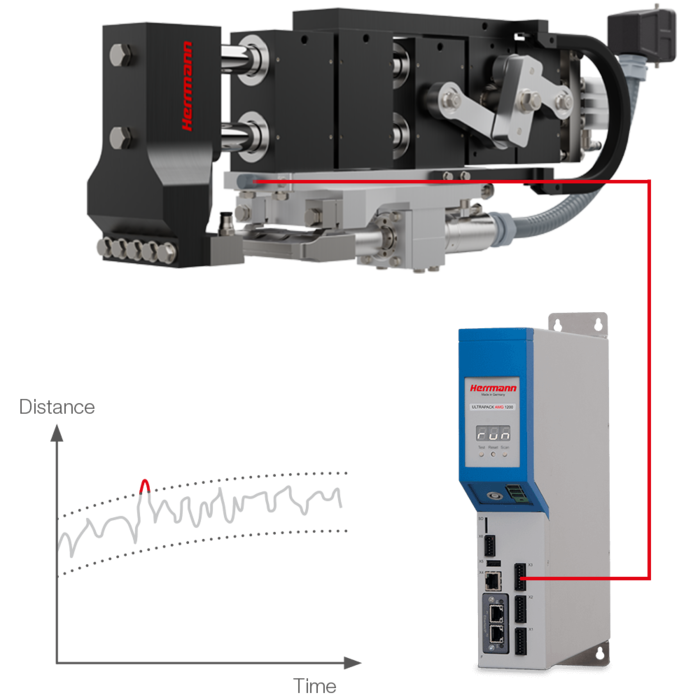

La medición de distancia de alta precisión es una función de control de calidad que reconoce bolsas con fallo en las estaciones de sellado y permite rechazar las bolsas malas. El sensor HDM, que está integrado en el módulo TSM, determina la distancia de las herramientas de sellado. La señal se evalúa directamente en el generador de ultrasonido, lo cual permite obtener velocidades excepcionalmente altas y representa una gran ventaja, en particular, con los sistema de empaquetado de alta velocidad. El control inteligente del generador es capaz de compensar las influencias térmicas, con lo cual se garantiza el control de calidad constante durante todo el periodo de funcionamiento de la máquina.
Capacidad de reconocer condiciones con fallo
- Bolsas dobles
- Bolsas plegadas
- Producto sólido en el área de sellado
- Bolsas faltantes
Beneficios para los clientes
- Reducción de bolsas con fallos en el rendimiento real (línea de salida)
- Menor esfuerzo en el control de calidad
- Prevención de contacto metálico de las herramientas para aumentar su vida útil
Ventajas de la tecnología de sellado por ultrasonidos
- Sellado hermético y fuerte, incluso con contaminación en el sello
- Tiempos de puesta en marcha breves, pues no es necesario calentar las herramientas de sellado
- Las herramientas de sellado en frío protegen el producto durante el llenado
- Control de calidad integrado
- Apto para la limpieza en condiciones húmedas gracias a la clase de protección IP65/67
Ejemplos de aplicación
- Alimento húmedo para mascotas
- Comidas preparadas
- Col blanca o morada en escabeche
- Bebidas
- Hierbas y especias
