El sellado por ultrasonido

El sellado por ultrasonido es la solución idónea para los envases de la industria alimentaria. Aspecto llamativo, gran durabilidad y 100 % estanco: los criterios de los fabricantes y consumidores. Por eso, este tipo de sellado es muy útil, sobre todo, para lo siguiente:

  • Láminas de termoplástico para bolsas, por ejemplo, de ensalada o de platos precocinados
  • Tubos, bandejas y vasos, por ejemplo, tapas de yogures o de dentífricos
  • Cartones recubiertos de termoplásticos, por ejemplo, envases de las bebidas
  • Válvulas de láminas/materiales filtrantes, por ejemplo, válvula desgasificadora de los envases de granos de café
  • Tapones de rosca de cartones/láminas recubiertos(as), por ejemplo, el tapón de la leche

Funcionamiento del sellado por ultrasonido

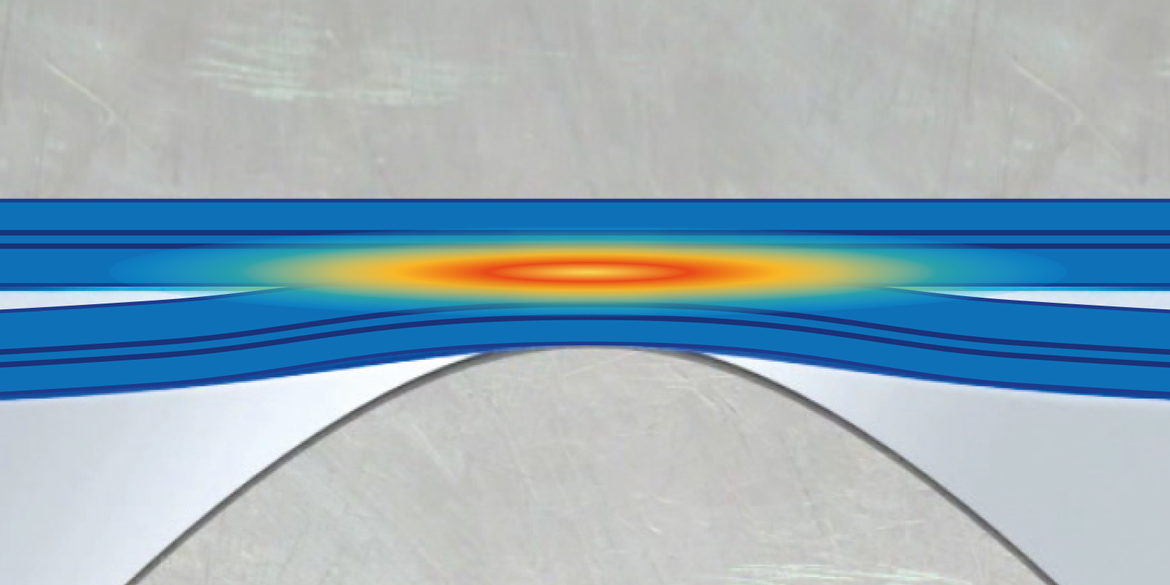

operating-principle-ultrasonic-sealing-of-films-and-packaging-materials

Las herramientas de soldadura (yunques o sonotrodos) concentran la energía del ultrasonido en donde se debe soldar y donde se genera calor de fricción. El sellado durará entre 100 y 200 milisegundos. Al contrario que en el termosellado, en la tecnología de ultrasonido el calor necesario se genera únicamente dentro del material que se va a soldar. Las herramientas permanecen frías, lo que facilita que fluya el calor. La resistencia del termosellado (resistencia de la costura directamente tras soldar sin refrigerar) es considerablemente superior a la del resto de métodos de soldadura.

Más información sobre el sellado de láminas por ultrasonido

Diseño de la costura de soldadura – Funcionamiento

Para poder soldar con precisión hay que concentrar la energía de las ondas de ultrasonido (concentración de energía). Esto se consigue con la geometría de la herramienta o el diseño de la costura de soldadura sobre el material. En el diseño de la costura de soldadura, la zona donde se une el material tiene formas especiales, como puntas o bordes. En la geometría de la herramienta, los sonotrodos o el yunque adquieren formas especiales para concentrar la energía.

sellado-por-ultrasonido-láminas-antes-del-sellado

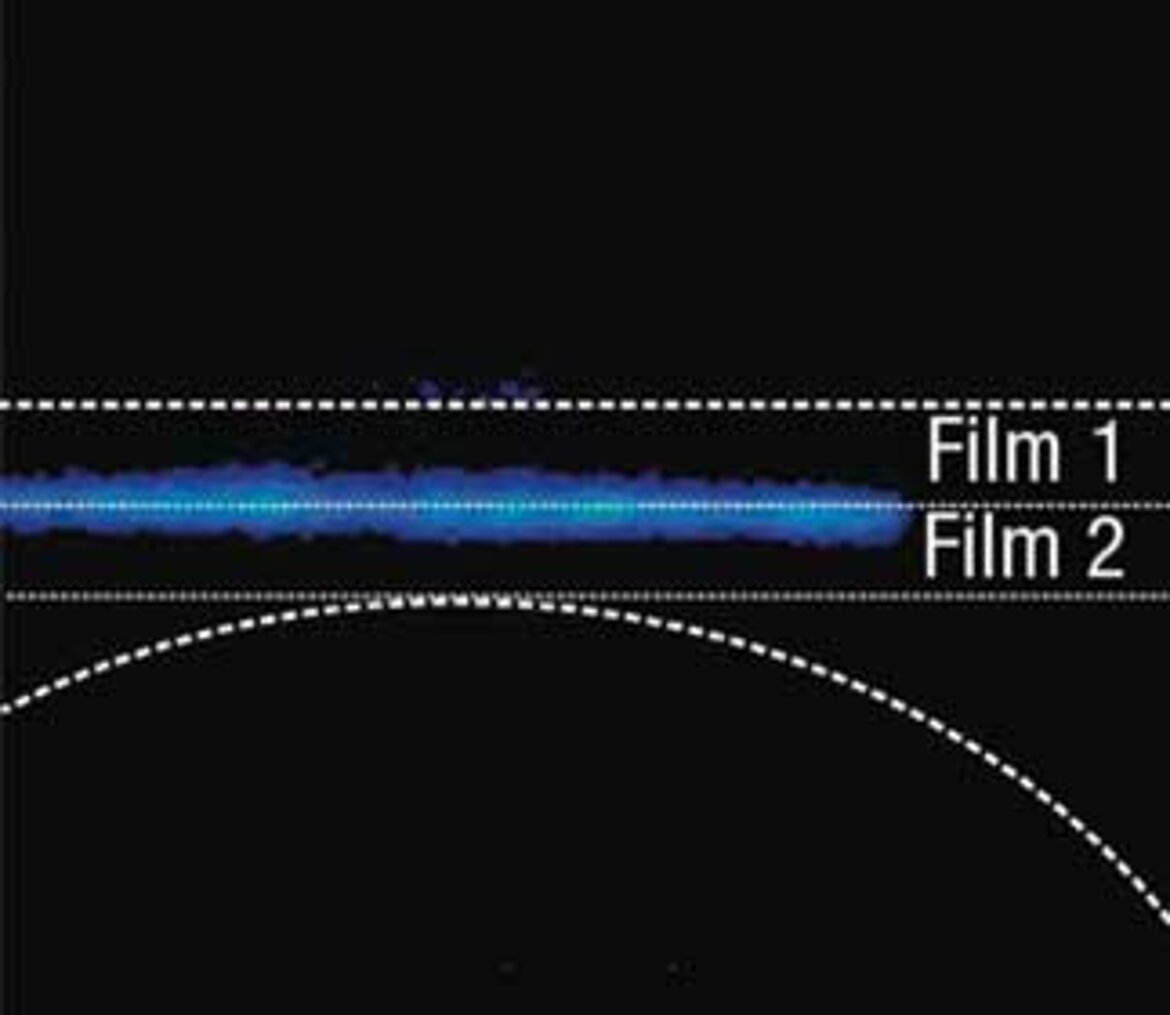

El sonotrodo se desplaza hacia las láminas que siguen frías e introduce las ondas de ultrasonido.
sellado-por-ultrasonido-generación-de-calor-entre-dos-láminas

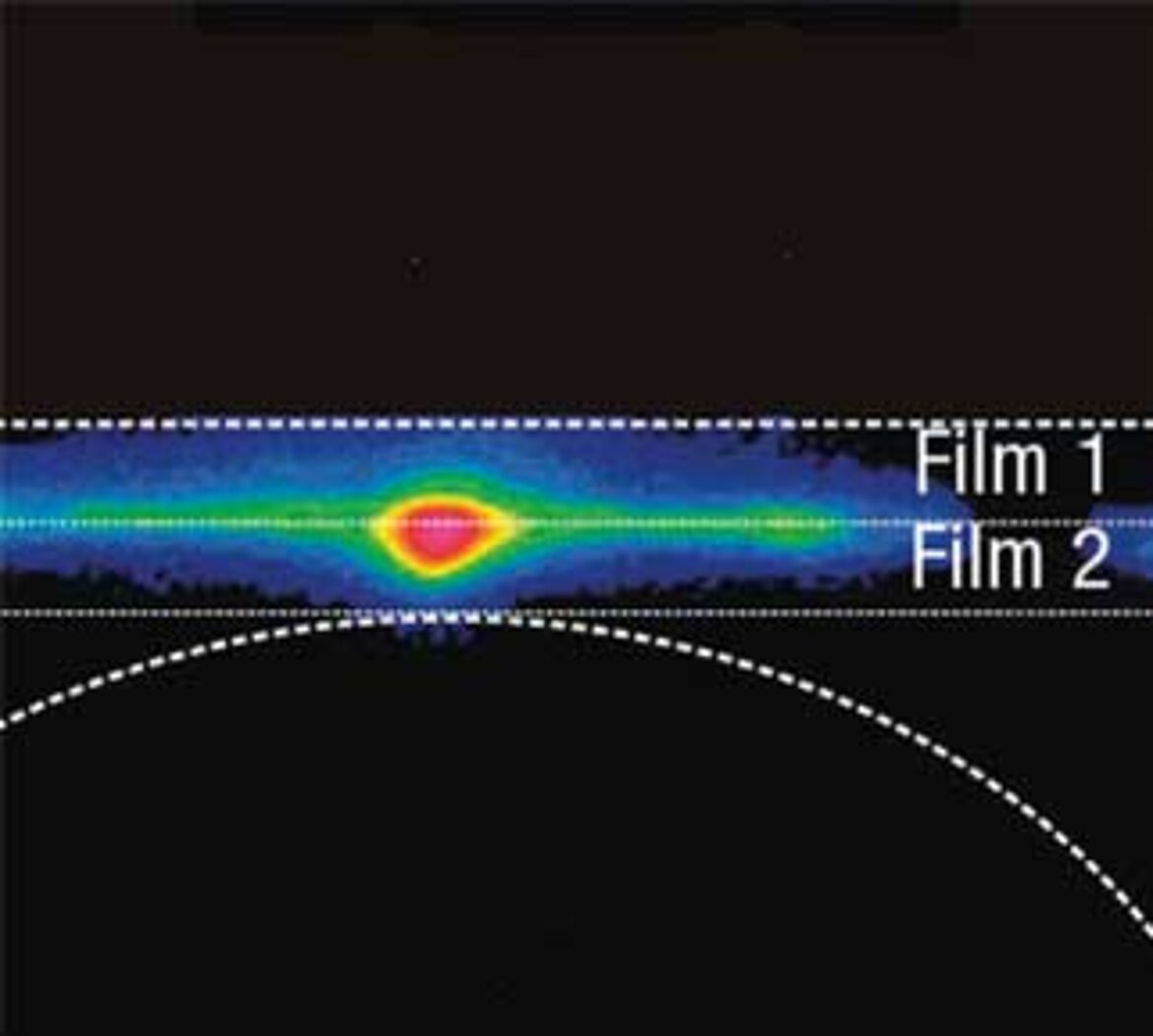

El yunque concentra la energía y el calor se genera con precisión elevada dentro de las láminas.
sellado-por-ultrasonido-punto-de-soldadura-láminas

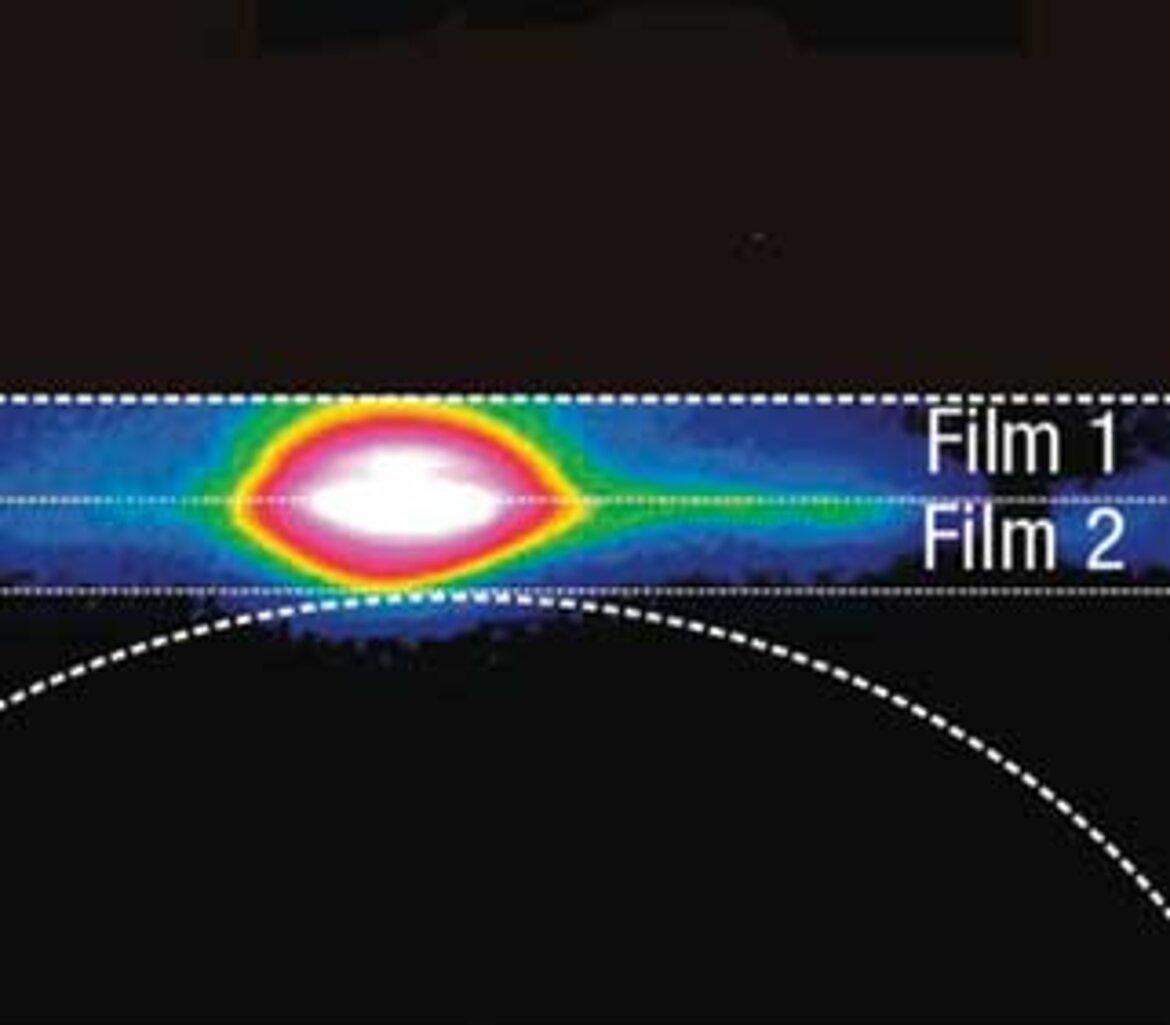

Las láminas se sueldan y se unen aplicando presión adicional.
application engineering

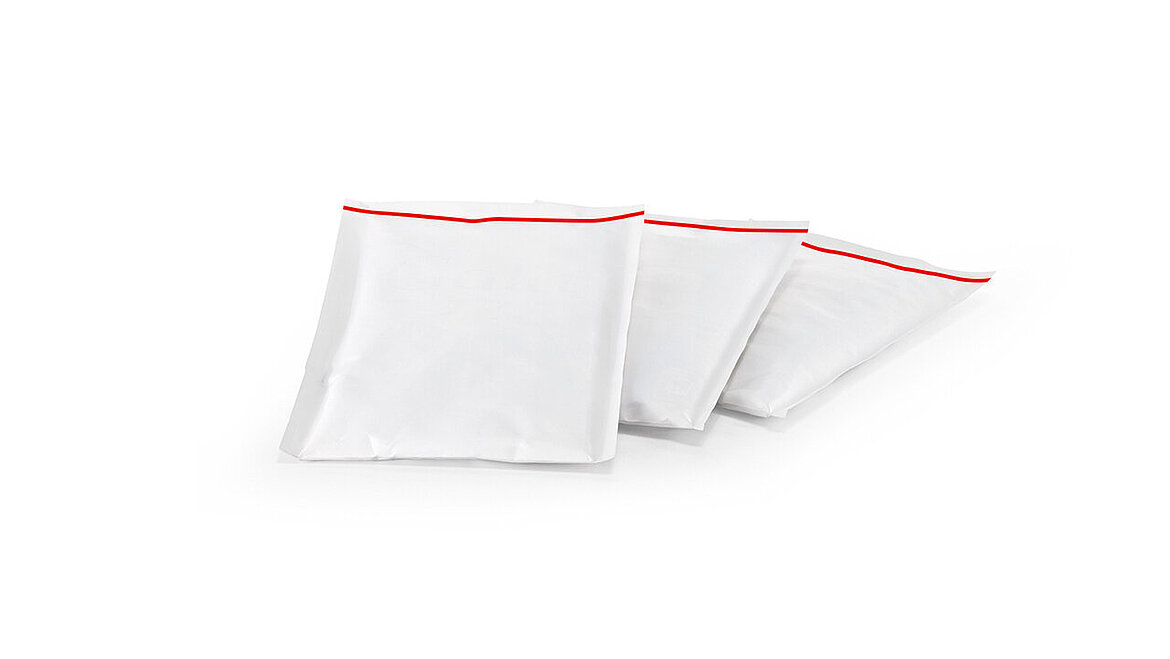

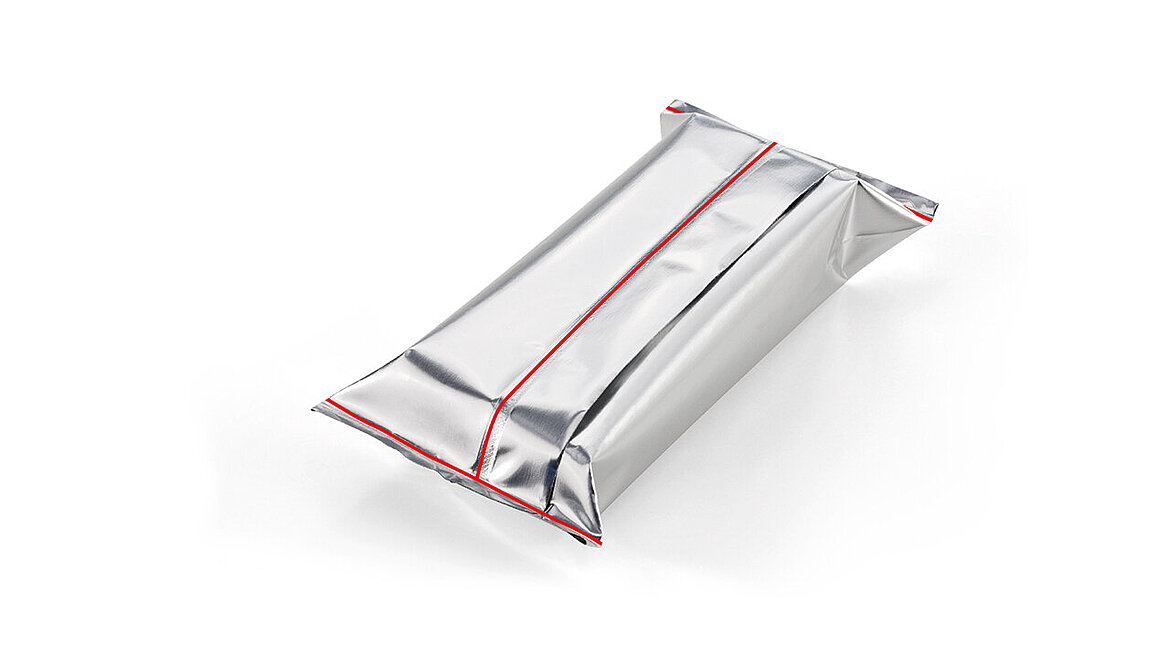

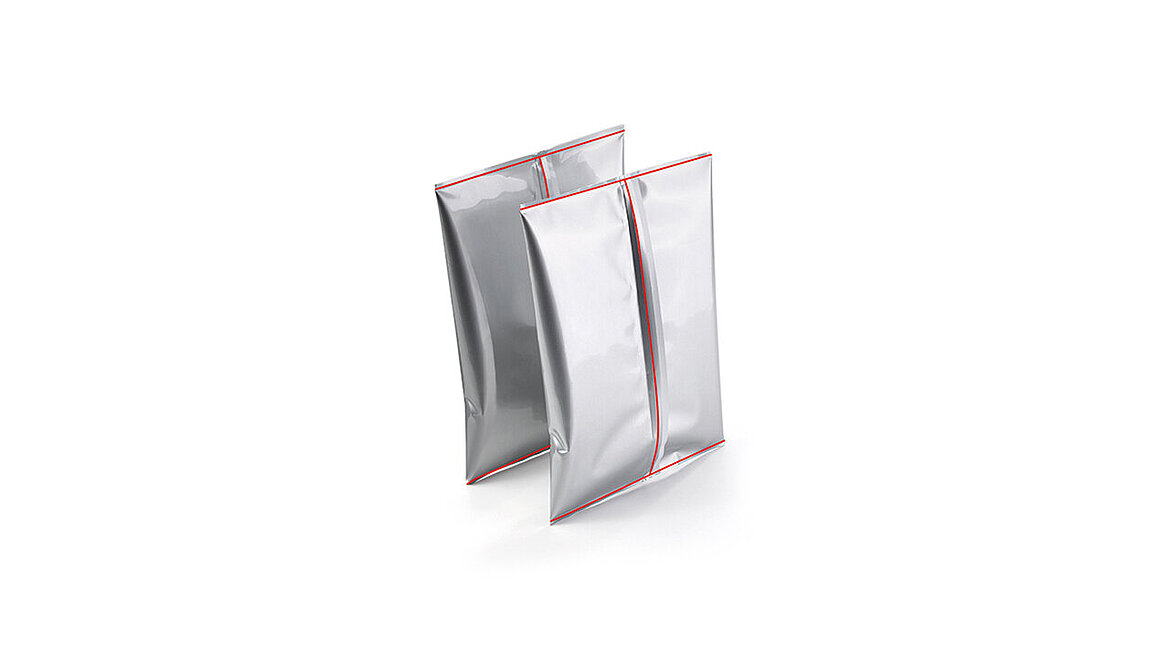

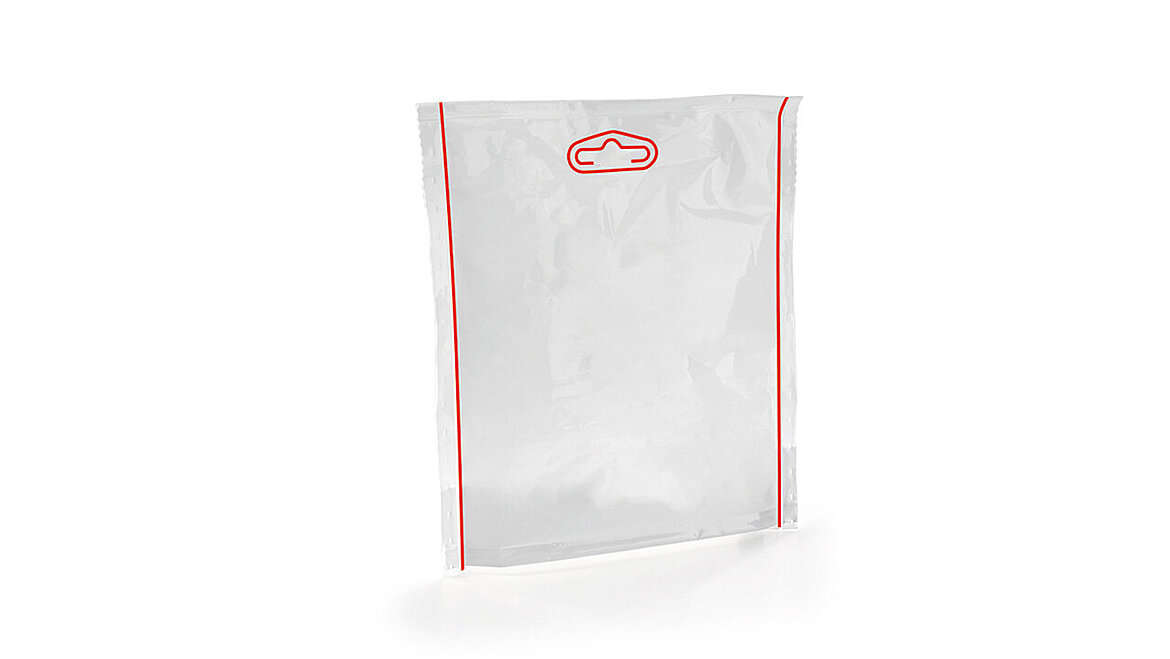

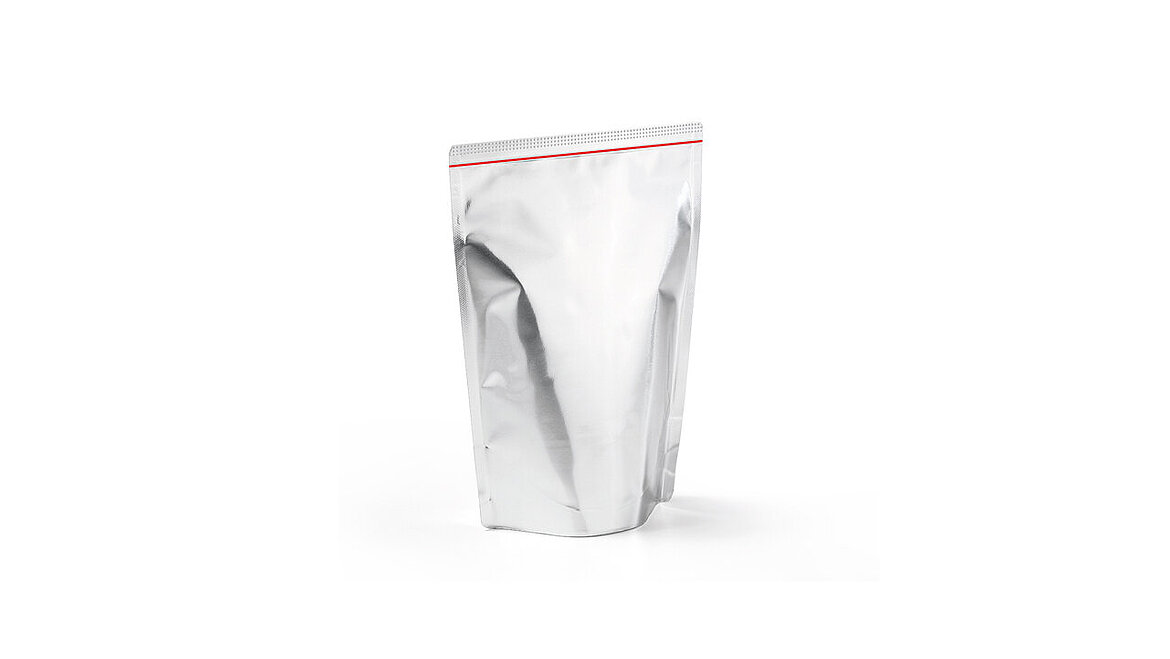

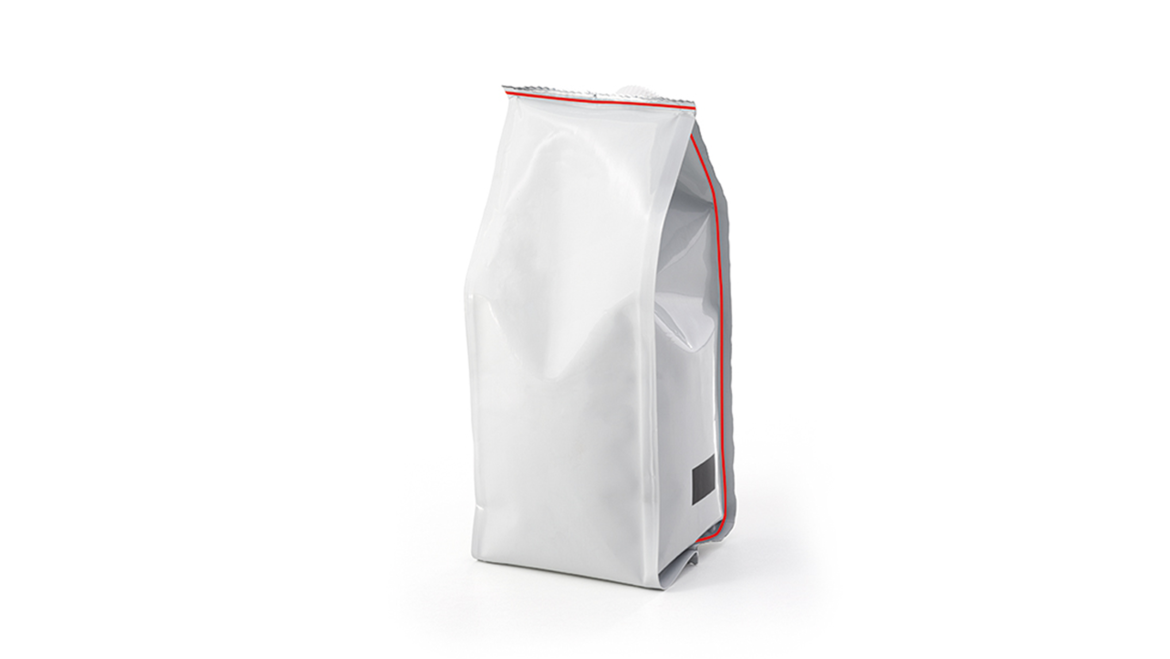

Ejemplos de costuras de sellado
