Sistemas SLIMLINE
Soldadura por ultrasonido estandarizada para el funcionamiento continuo en sistemas de automatización. Frecuencia de ciclo máxima las 24 horas del día, los siete días de la semana: el perfil típico de requisitos que debe satisfacer una unidad oscilante eficaz, también en la tecnología de empaquetado.
- Frecuencia de funcionamiento de 20, 30 y 35 kHz
- Potencia del generador de 900 a 6200 W
- Fuerza de soldadura de 10 a 2490 N

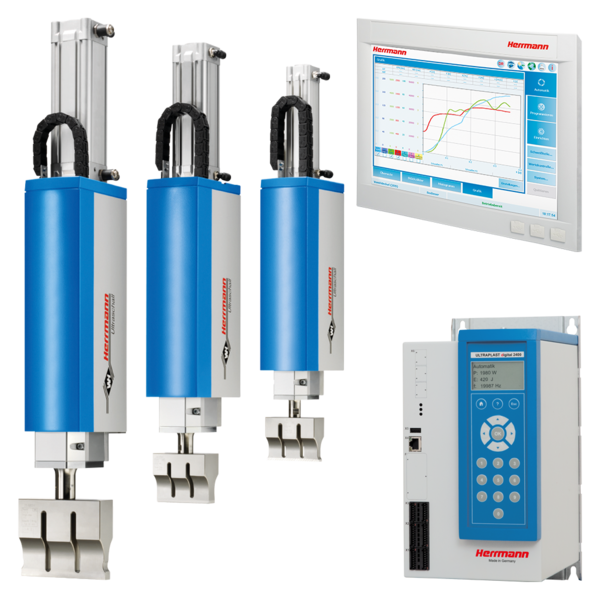

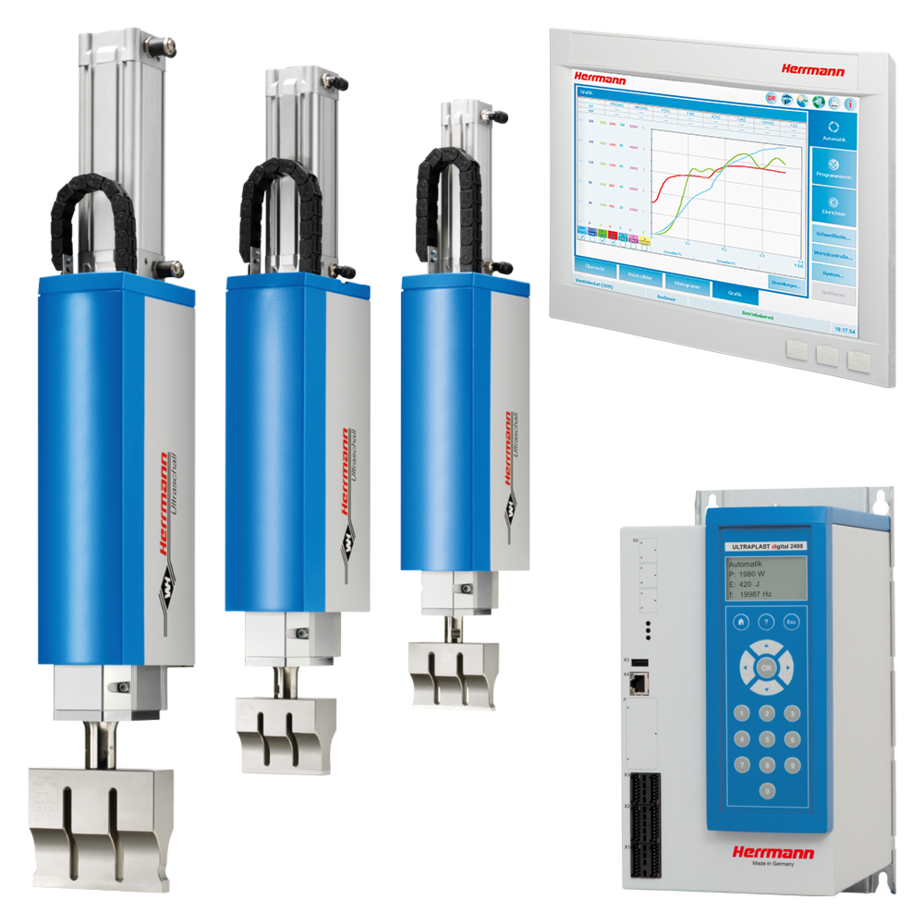

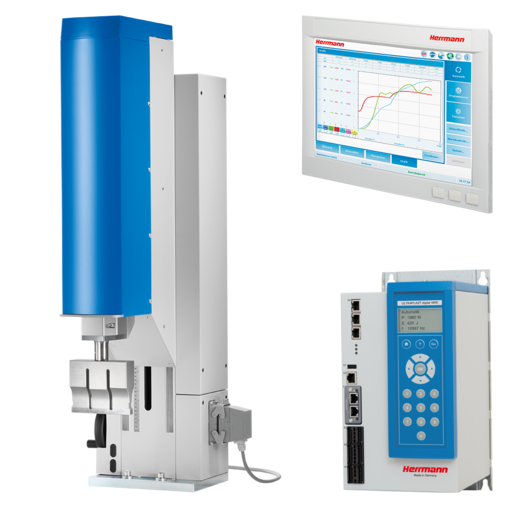

Las secuencias de movimiento rápido en el entorno de automatización significan dinero. Los actuadores de ultrasonido VE SLIMLINE DIALOG, con el sistema de accionamiento neumático HMC, satisfacen estos requisitos. El accionamiento servoneumático patentado por Herrmann Ultrasonidos permite posicionar a voluntad la unidad oscilante y garantiza el movimiento de carrera rápido, y su modo SoftTouch permite el contacto suave con el componente de plástico para unirlo en la soldadura por ultrasonido. Las fuerzas de soldadura y los perfiles de fuerza necesarios pueden seleccionarse y ajustarse conforme se necesite. Esto protege las superficies delicadas de las uniones de soldadura y de las piezas.
- Control de proceso de soldadura: control DIALOG
- SpeedControl: sistema de accionamiento servoneumático HMC programable a voluntad
- Reducción de tiempos improductivos gracias a los movimientos de desplazamiento rápidos
- Módulo de sistema neumático en una unidad de montaje
- Interfaces que facilitan la integración del sistema
La capacidad de innovación de Herrmann Ultrasonidos queda demostrada con la más reciente generación de software de proceso de soldadura. El nombre DIALOG G4 equivale a software de calidad excepcional para el control y operación del proceso de soldadura, de las funciones de la máquina y de hasta seis funciones auxiliares adaptadas a las necesidades del cliente. El control de proceso inteligente reduce la tasa de rechazos y, por lo tanto, incrementa la eficiencia.
- Cinco modos de funcionamiento básicos
- Dos modos de funcionamiento adicionales más especializados
- Visualización del proceso
- Guía de usuario orientada a procesos
- Paquetes de software adicional
| VE SLIMLINE DIALOG | 20 kHz | 35 kHz |
|---|---|---|
| Potencia del generador [W] | 2400 / 4800 / 6200 | 1200 |
| Fuerza de soldadura mín./máx.* [N] *a 8 bar | 30 / 2490 | 10 / 650 |
| Carrera [mm] | 150 | 100 |
| Dimensiones exteriores (An × Al × L*) [mm] *sin sonotrodo | 105 / 170 / 696 | 90 / 135 / 523 |
| Equipo de mando | Pantalla táctil a color de 15" | Pantalla táctil a color de 15" |
| Modos de funcionamiento | 7 | 7 |
| Memorias de aplicaciones | 1000 | 1000 |
| Número de soldaduras guardadas (control de valores) | 300 por memoria | 300 por memoria |
| Control de funciones adicionales (opcional) | máx. 6 | máx. 6 |

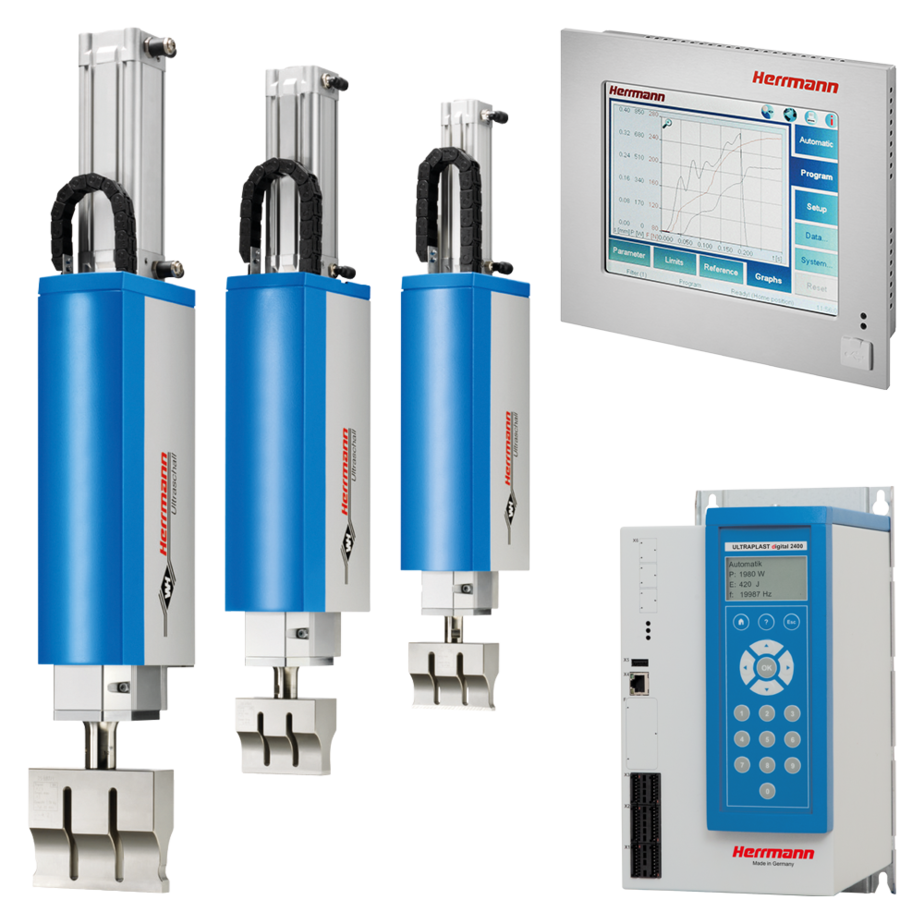

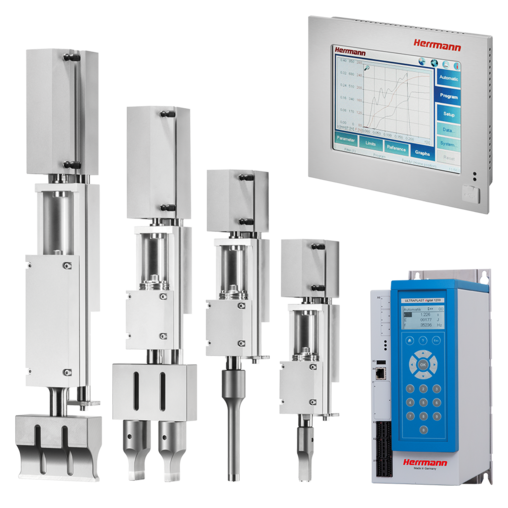

El actuador VARIO de la serie VE SLIMLINE ofrece la plataforma más flexible para las tareas de automatización. En función de la aplicación de soldadura pueden configurarse niveles adecuados de potencia del generador de hasta 6200 W en 3 diferentes frecuencias de soldadura, carreras optimizadas para el tiempo de ciclo y una gama muy amplia de gradaciones de fuerza de soldadura. La confiable tecnología de válvulas proporcionales de Herrmann se incluye por defecto, al igual que el uso de sistemas de medición de posición sumamente precisos. El control de proceso de soldadura VARIO Control ayuda a identificar parámetros y a establecer registros de datos de calidad durante la producción mediante la visualización del proceso de soldadura por ultrasonido.
- Control intuitivo del proceso de soldadura: control VARIO
- Registro gráfico del proceso de soldadura
- PropControl: tecnología de válvulas proporcionales
- Sistemas de medición de posición orientados a la aplicación
- Rangos de fuerza de soldadura optimizados conforme al proceso
El software de proceso de soldadura de la serie VARIO hace énfasis en las normas de calidad de la industria de los plásticos. La representación gráfica del desarrollo de la unión ayuda a los usuarios a identificar parámetros y a establecer registros de datos de calidad durante la producción. La compatibilidad del panel de control con el estándar Unicode permite ofrecer la navegación de menú en 14 idiomas.
- Cinco modos de funcionamiento
- Visualización del proceso
- Guía de usuario orientada a procesos
- Paquetes de software adicional
- Conmutación de la fuerza de soldadura
| VE SLIMLINE VARIO | 20 kHz | 30 kHz | 35 kHz |
|---|---|---|---|
| Potencia del generador [W] | 2400 / 4800 / 6200 | 1800 | 1200 |
| Fuerza de soldadura mín./máx.* [N] *a 8 bar | 30 / 2490 | 30 / 1500 | 10 / 650 |
| Carrera [mm] | 25 / 50 / 100 / 150 | 25 / 50 / 125 | 25 / 50 / 125 |
| Dimensiones exteriores (An × Al × L*) [mm] *sin sonotrodo | 105 / 170 / 696 | 98 / 155 / 602 | 90 / 135 / 548 |
| Equipo de mando | Pantalla táctil a color de 8,4" | Pantalla táctil a color de 8,4" | Pantalla táctil a color de 8,4" |
| Modos de funcionamiento | 5 | 5 | 5 |
| Memorias de aplicaciones | 32 | 32 | 32 |
| Número de soldaduras guardadas (control de valores) | 100 por memoria | 100 por memoria | 100 por memoria |
| Control de funciones adicionales (opcional) | máx. 4 | máx. 4 | máx. 4 |

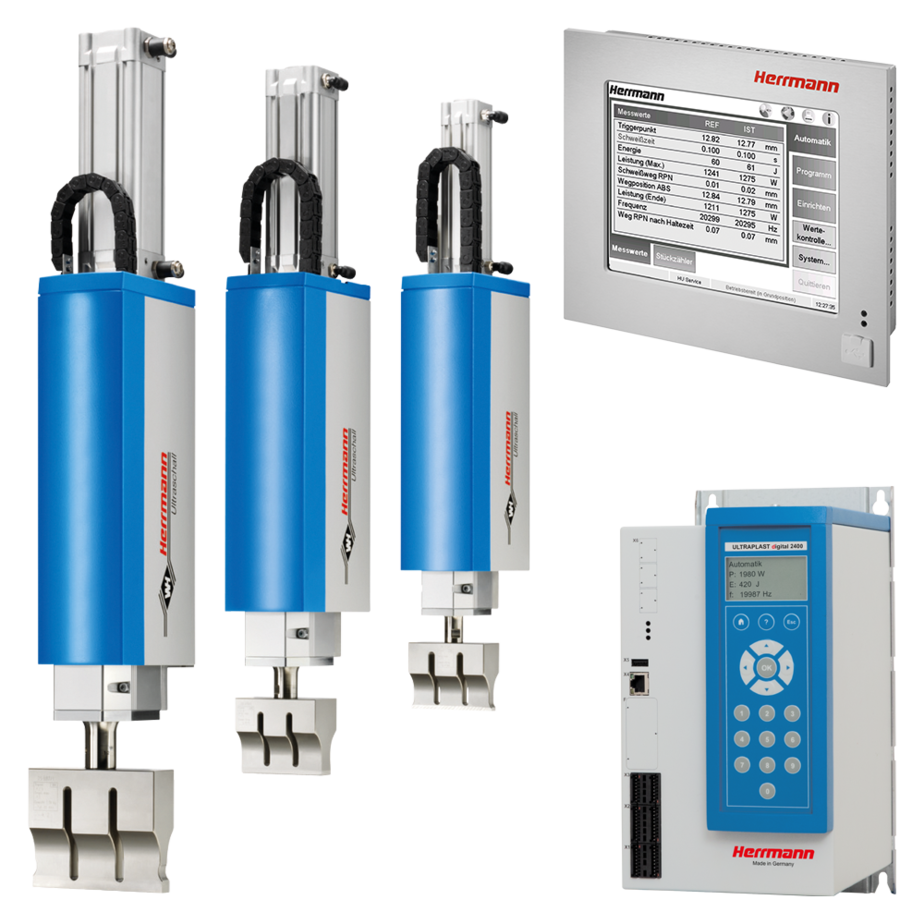

Se producen resultados de soldadura repetibles en la línea de automatización gracias a una estructura sólida de la consola, con rieles guía de precisión y la indispensable tecnología de válvulas proporcionales y de medición de posición que Herrmann ofrece por defecto en esta clase de sistemas. El manejo del sistema de soldadura por ultrasonido y la supervisión del proceso de soldadura se efectúan en una pantalla táctil compacta de 5,7 pulgadas, la cual puede integrarse en la línea de automatización para ahorrar espacio de montaje.
- Sistema con estructura estrecha y sólida
- Control con integración sencilla: control LOGIC
- PropControl: tecnología de válvulas proporcionales
- Tecnología de sistemas de medición de posición
- Panel táctil dispuesto con claridad
Control LOGIC: control básico con panel táctil compatible con el estándar Unicode. La protección mediante contraseña y los contadores de piezas son características incluidas por defecto. Una pantalla táctil de 5,7 pulgadas, dispuesta con claridad, permite la parametrización y el control simples del proceso de soldadura.
- 5 modos de funcionamiento
- Equipo de mando con pantalla táctil monocromática de 5,7 pulgadas
- 16 memorias de aplicaciones
- 50 soldaduras guardadas por memoria
| VE SLIMLINE LOGIC | 20 kHz | 35 kHz |
|---|---|---|
| Potencia del generador [W] | 1600 / 2400 / 4800 / 6200 | 1200 |
| Fuerza de soldadura mín./máx.* [N] *a 8 bar | 70 / 2350 | 30 / 590 |
| Carrera [mm] | 25 / 50 / 100 | 25 / 50 / 100 |
| Dimensiones exteriores (An × Al × L*) [mm] *sin sonotrodo | 105 / 107 / 696 | 90 / 135 / 548 |
| Equipo de mando | Pantalla táctil monocromática de 5,7" | Pantalla táctil monocromática de 5,7" |
| Modos de funcionamiento | 5 | 5 |
| Memorias de aplicaciones | 50 por memoria | 50 por memoria |
| Control de funciones adicionales (opcional) | máx. 2 | máx. 2 |

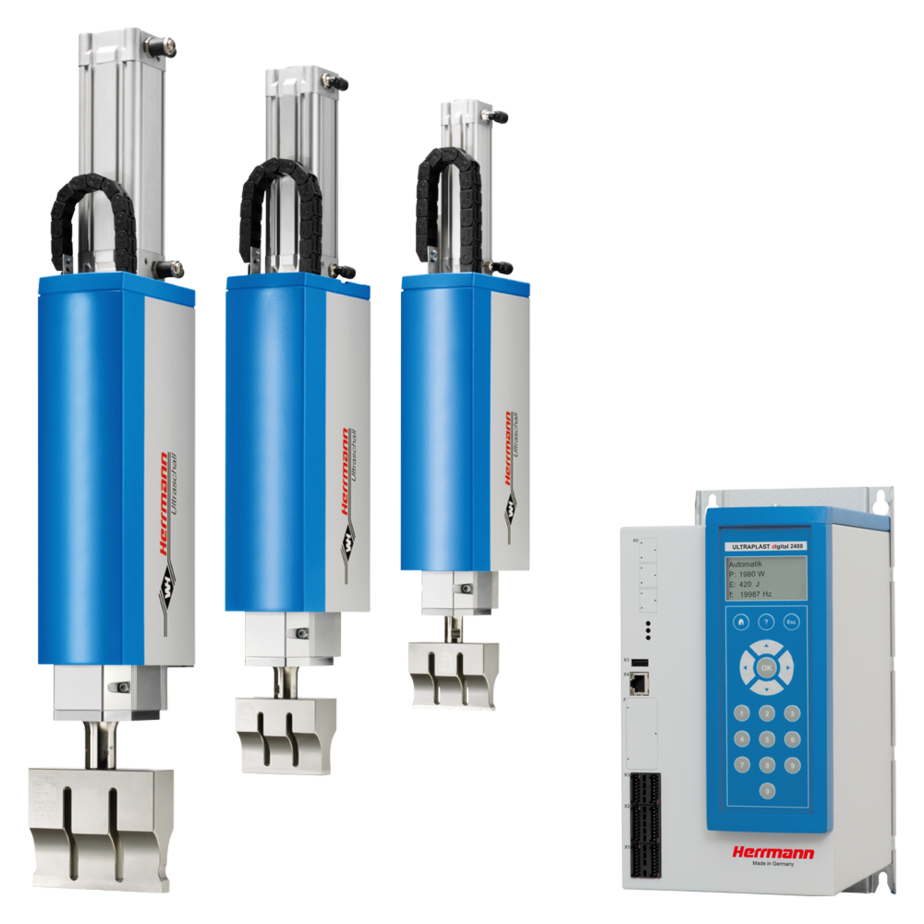

En función de la aplicación concreta, Herrmann ofrece dos variantes opcionales del sistema: VE SLIMLINE SOLID STE y VE SLIMLINE SOLID SDM con sistema de medición de posición. Ambas variantes están equipadas con tecnología de válvulas proporcionales y generadores digitales de alto rendimiento. Estos sistemas básicos ya cumplen con todas las funciones necesarias para producir soldaduras de la mayor calidad posible. El diseño compacto de los actuadores y generadores permite obtener la máxima calidad de ultrasonidos con requisitos de espacio de montaje mínimos.
- Diseño compacto y estrecho
- Control integrado al sistema: control SOLID
- PropControl: tecnología de válvulas proporcionales
- Variante del sistema con sistema de medición de posición (SOLID SDM)
- Incluye interfaz USB para el intercambio de datos
Gracias al control SOLID, la soldadura por ultrasonido se simplifica a lo esencial. El control SOLID STE es el modelo básico e incluye tres modos de soldadura: tiempo, potencia y energía. El control SOLID SDM está equipado además con otros dos modos de funcionamiento: distancia y profundidad.
- 3 modos de funcionamiento (tiempo, potencia y energía) en el control SOLID STE
- 2 modos de funcionamiento adicionales (distancia y profundidad) en el control SOLID SDM
- Operación mediante un campo de teclado con pantalla de matriz de puntos compatible con el estándar Unicode
- 8 memorias de aplicaciones
| VE SLIMLINE SOLID | SDM, 20 kHz | SDM, 35 kHz | STE, 20 kHz | STE, 35 kHz |
|---|---|---|---|---|
| Potencia del generador [W] | 900 / 1600 / 2400 / 4800 / 6200 | 1200 | 900 / 1600 / 2400 / 4800 / 6200 | 1200 |
| Fuerza de soldadura mín./máx.* [N] *a 8 bar | 70 / 2350 | 30 / 590 | 70 / 2350 | 30 / 590 |
| Carrera [mm] | 50 / 100 | 50 / 100 | 50 / 100 | 50 / 100 |
| Dimensiones exteriores (An × Al × L*) [mm] *sin sonotrodo | 105 / 170 / 696 | 90 / 135 / 548 | 105 / 170 / 696 | 90 / 135 / 548 |
| Equipo de mando | Matriz monocromática de 128 × 64 puntos | Matriz monocromática de 128 × 64 puntos | Matriz monocromática de 128 × 64 puntos | Matriz monocromática de 128 × 64 puntos |
| Modos de funcionamiento | 5 | 5 | 3 | 3 |
| Memorias de aplicaciones | 8 | 8 | 8 | 8 |
Herrmann ofrece una amplia variedad de actuadores que incluyen todas las características y funciones de equipamiento que distinguen a nuestras máquinas de serie de calidad comprobada. Entre los aspectos particularmente impresionantes de nuestros actuadores se encuentran su diseño compacto y sus resistentes componentes de ultrasonido. Ya sea que usted necesite fuerzas de soldadura de magnitudes altas o bajas, el sistema modular de Herrmann Ultrasonidos ofrece un paquete de integración completo para los fabricantes de máquinas y los especialistas en automatización. Cada sistema completo constituye una unidad funcional que facilita la integración y la puesta en marcha. Nuestra tecnología de ultrasonidos cuenta con una amplia variedad de accesorios y opciones.
Ampliaciones adicionales del sistema
- Estructura de dispositivo individual
- Sistema de adaptación y montaje
- Soluciones de montaje para el monitor de funcionamiento
- Paquetes de software adicional de control de calidad
- Elementos auxiliares
- Interfaz de fieldbus
- Paquetes de piezas de repuesto ULTRACARE
