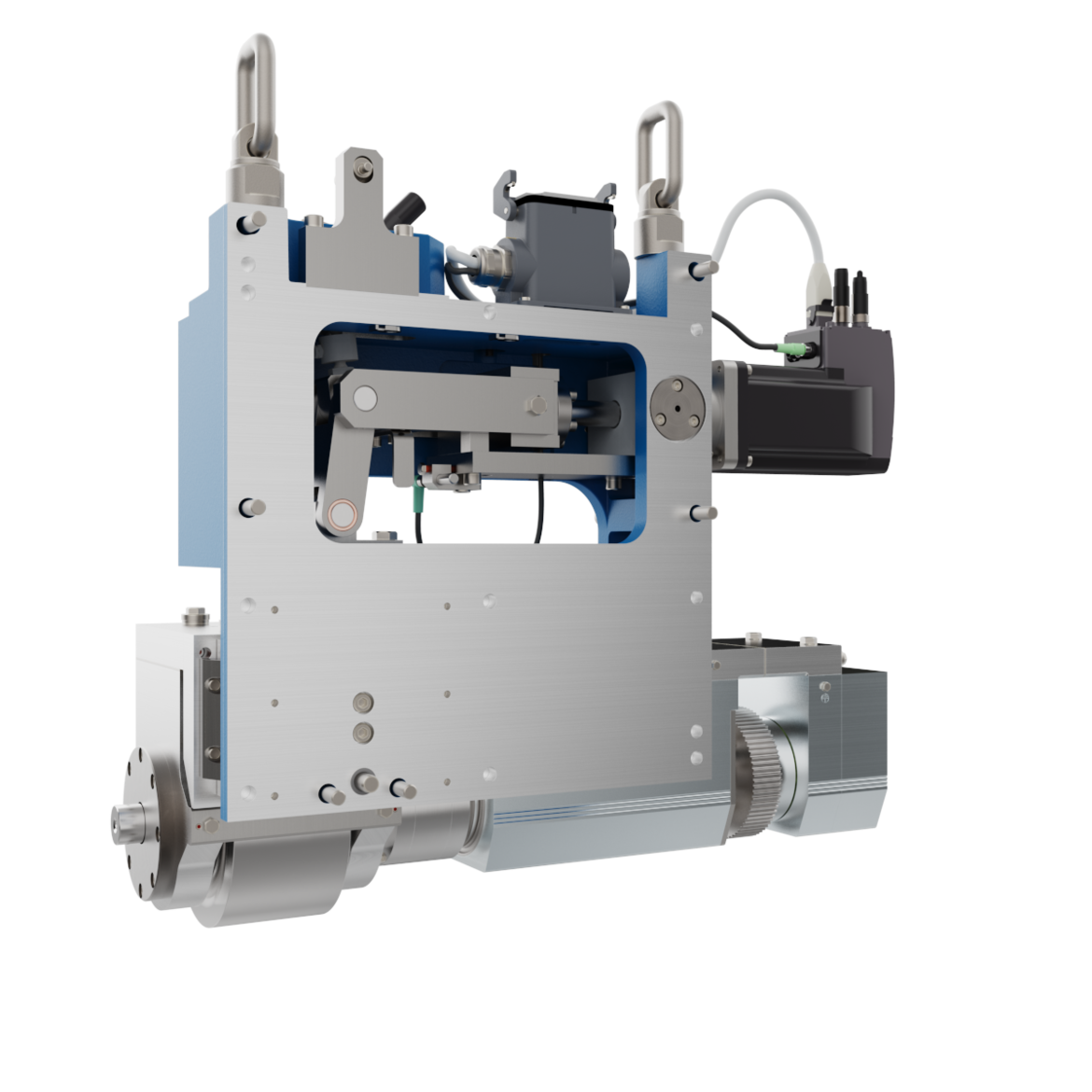

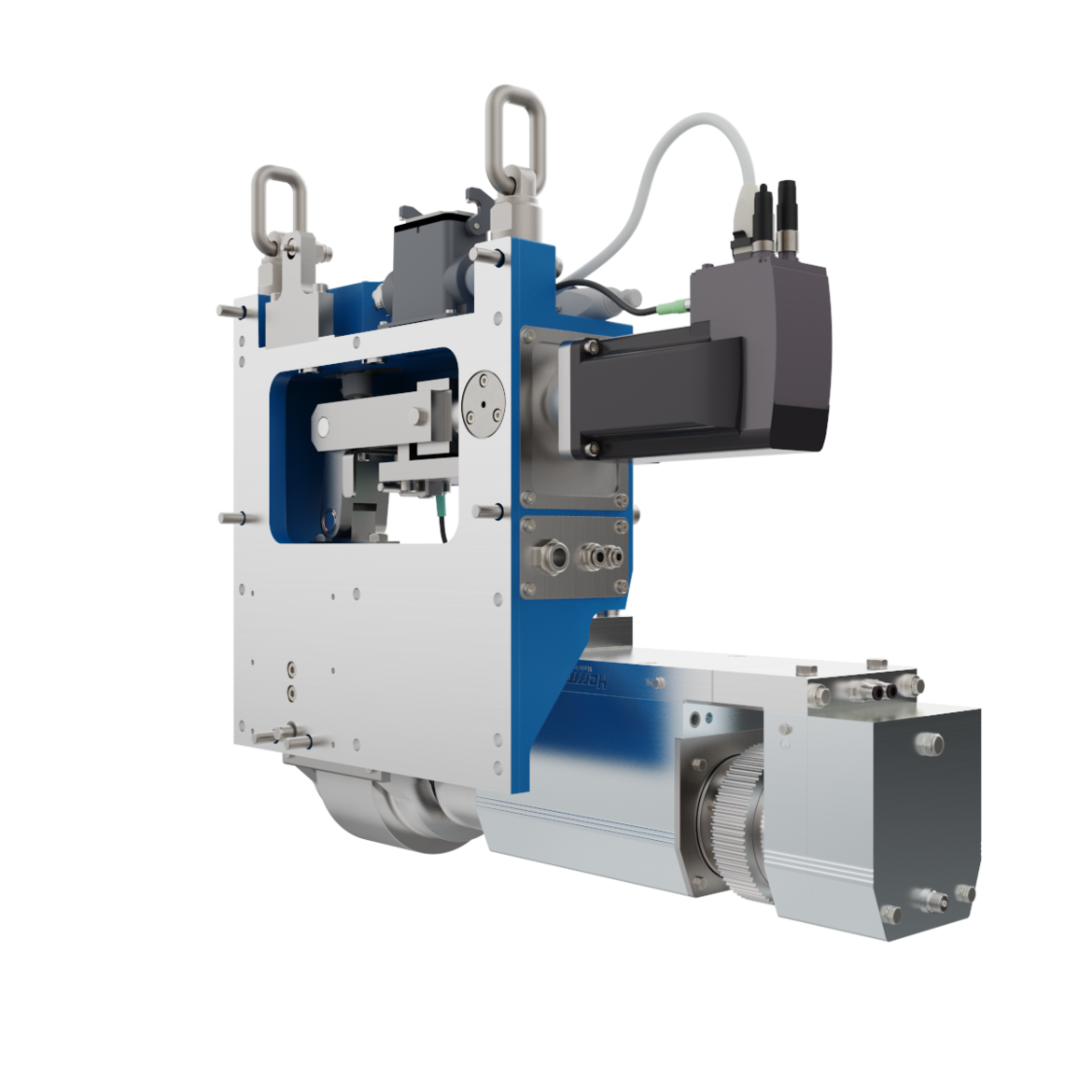

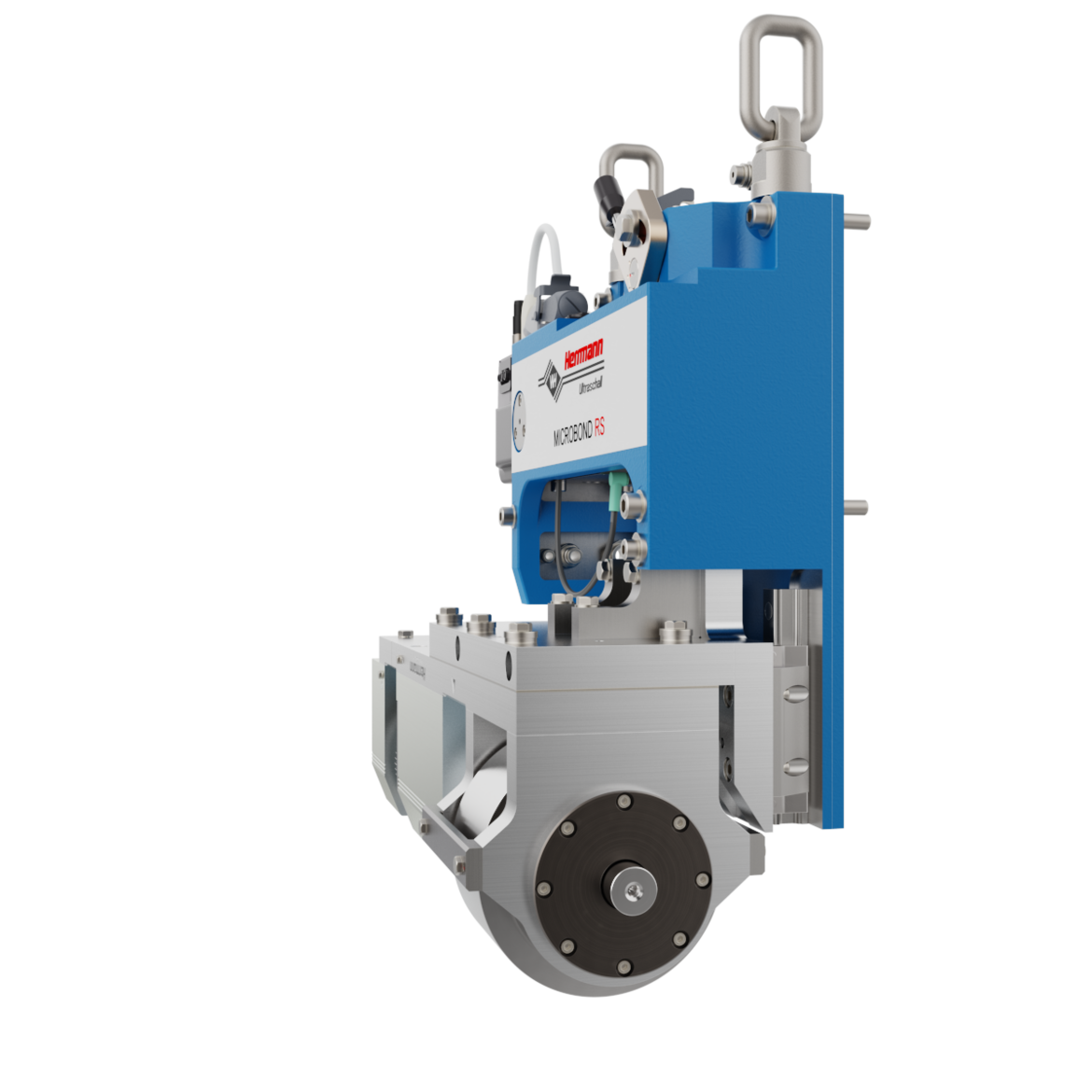

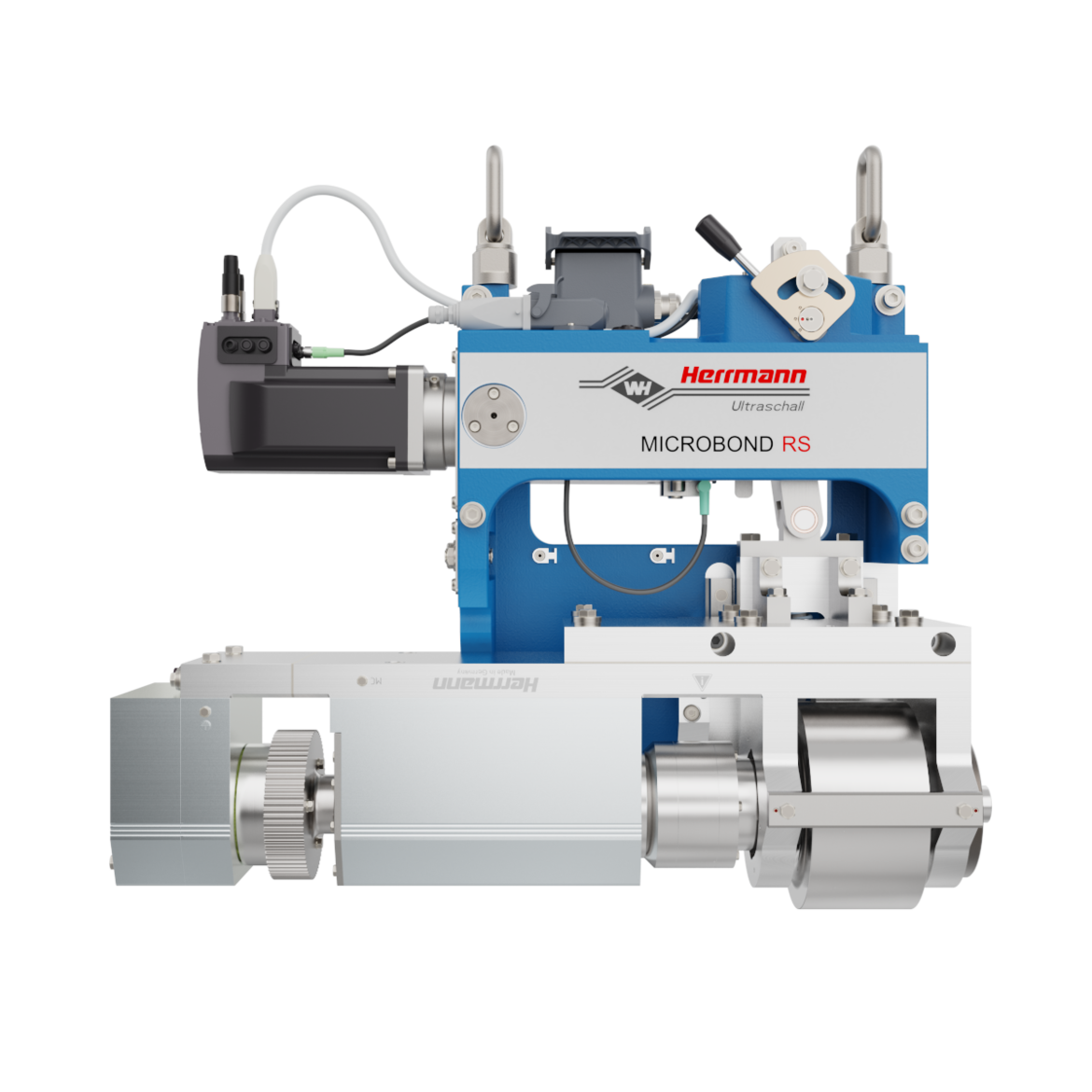

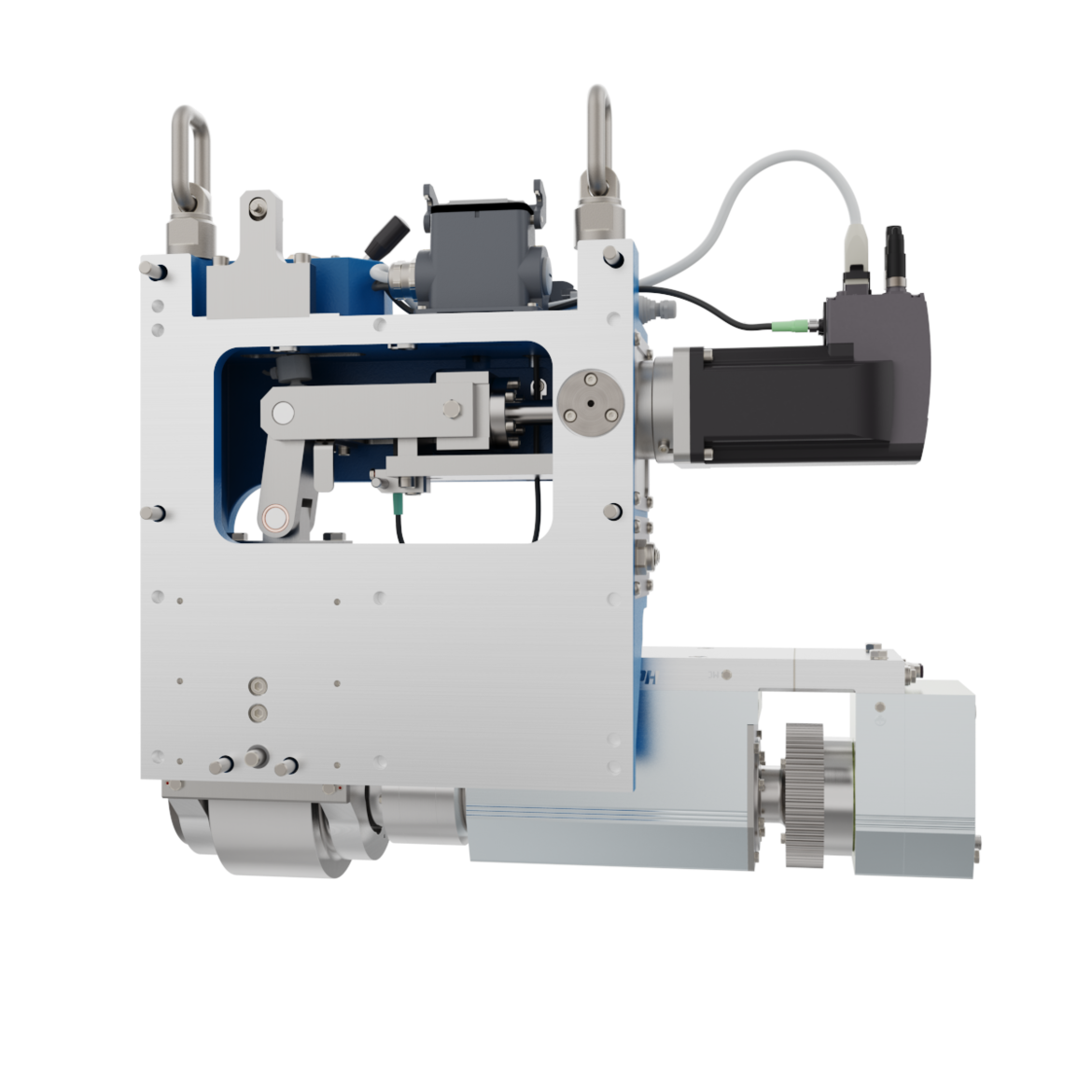

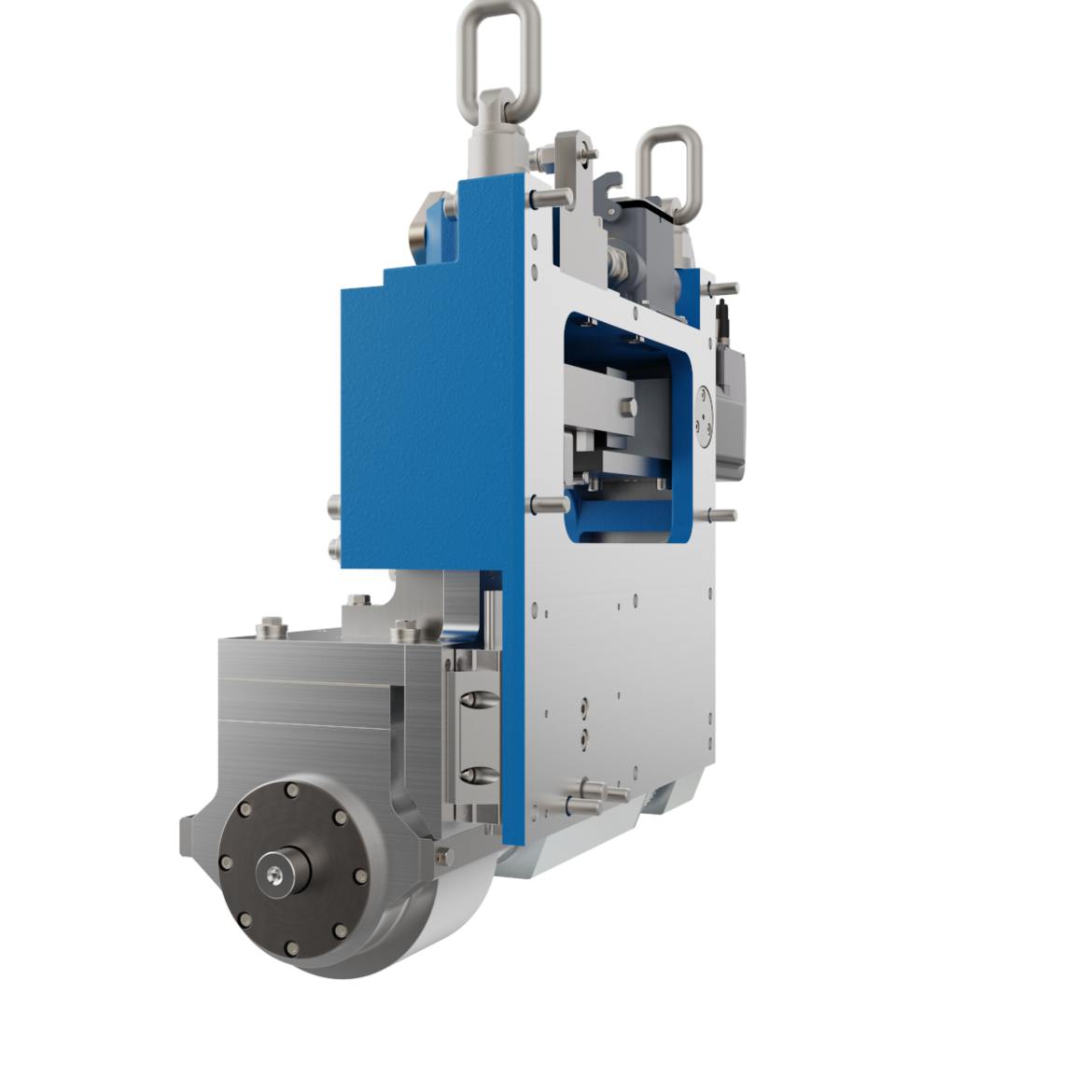

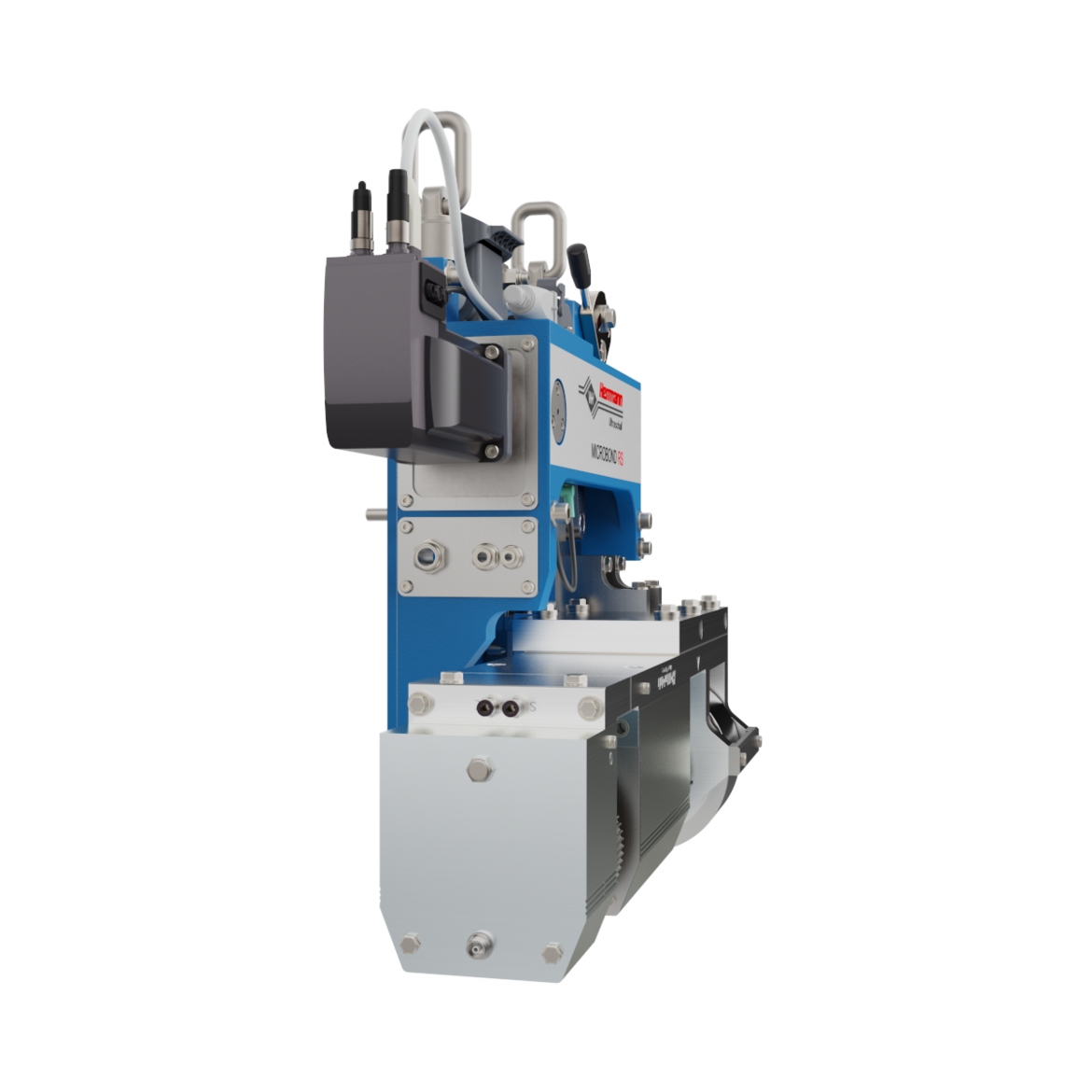

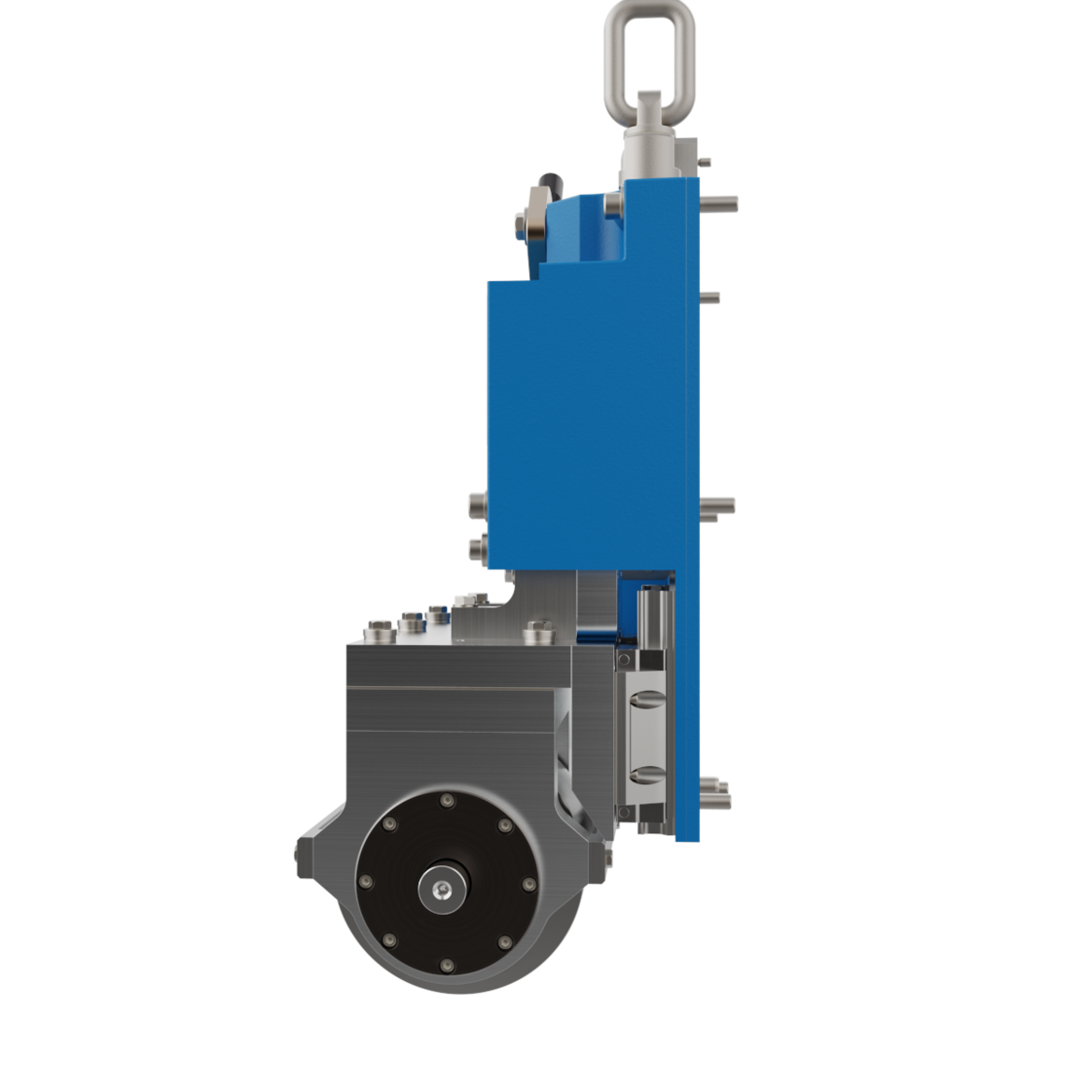

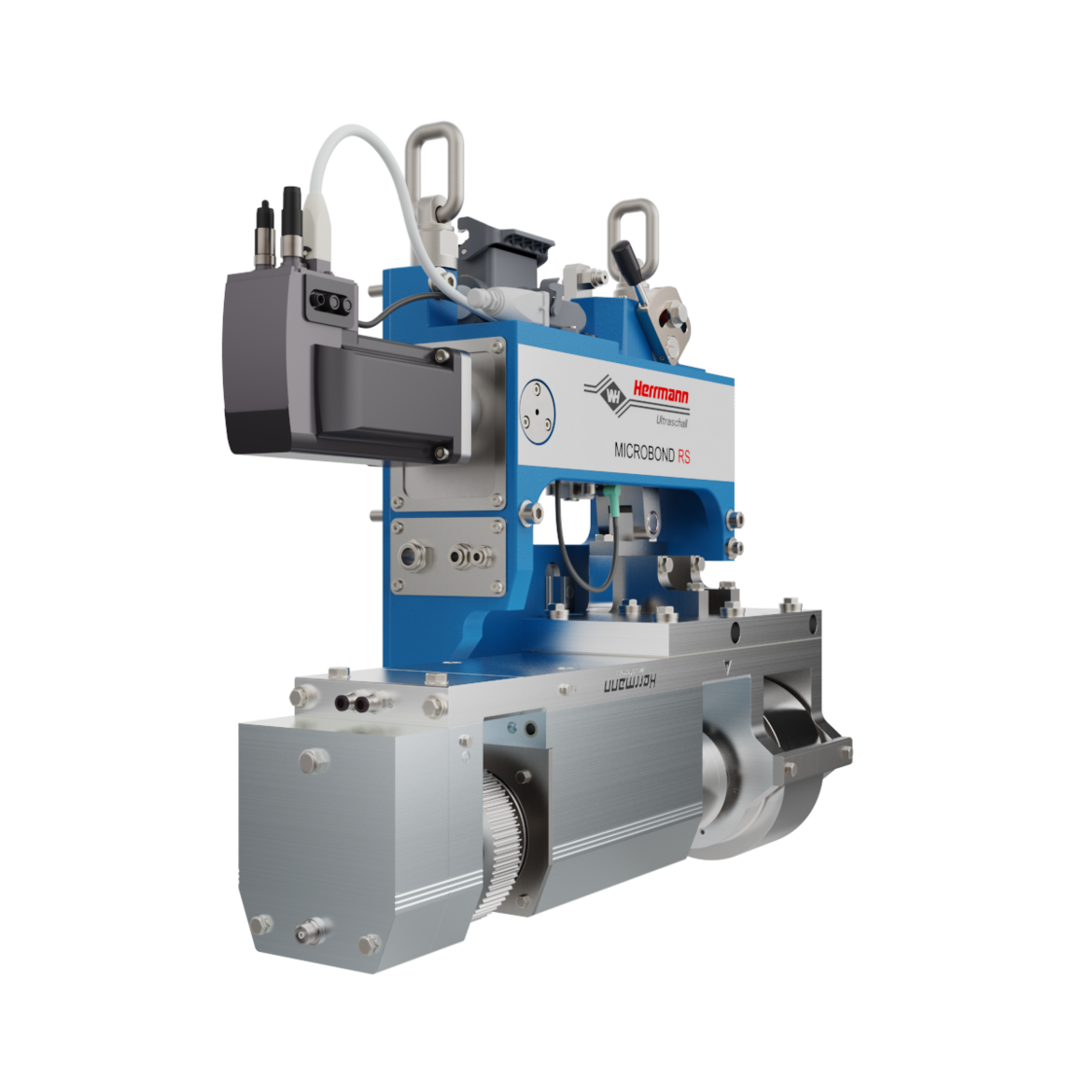

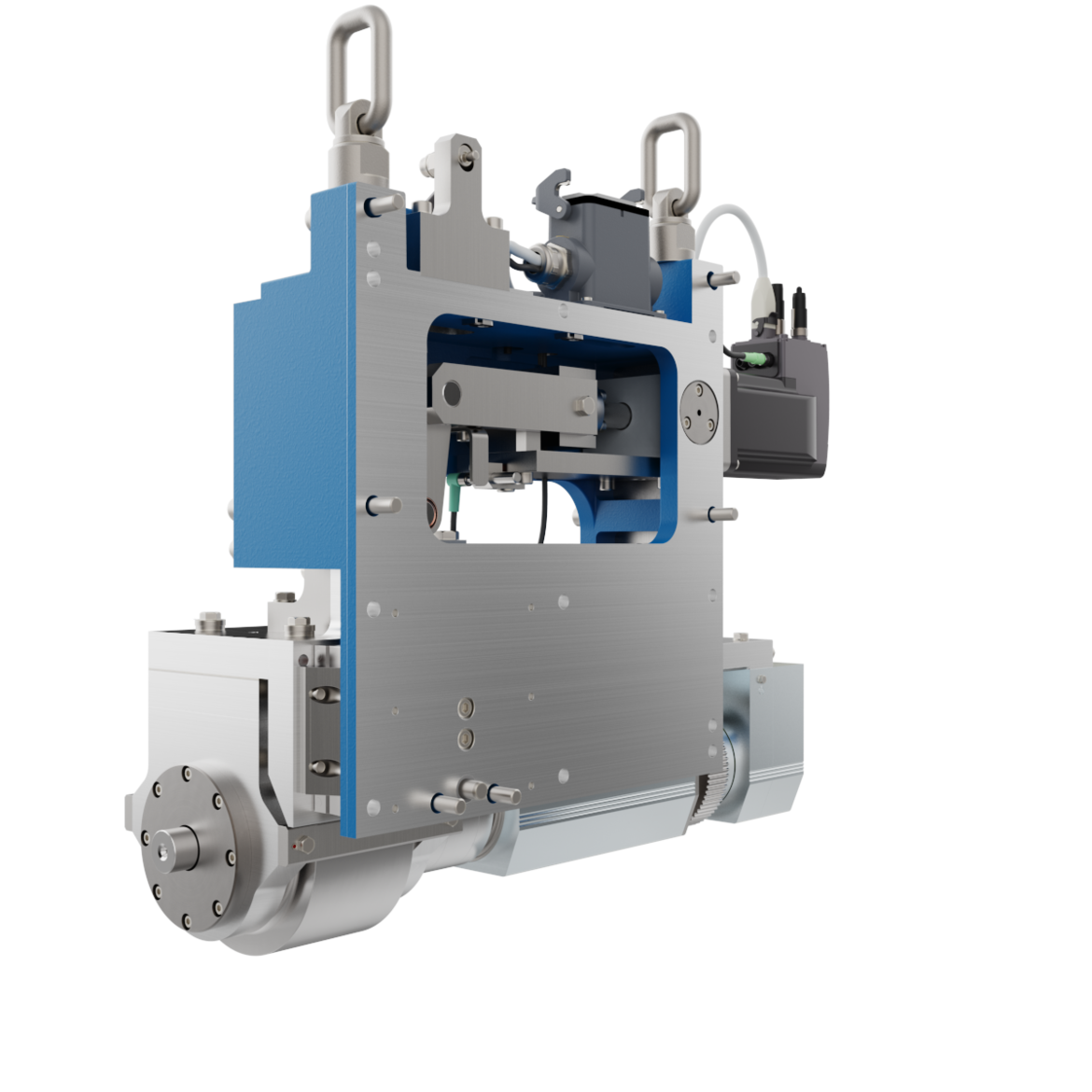

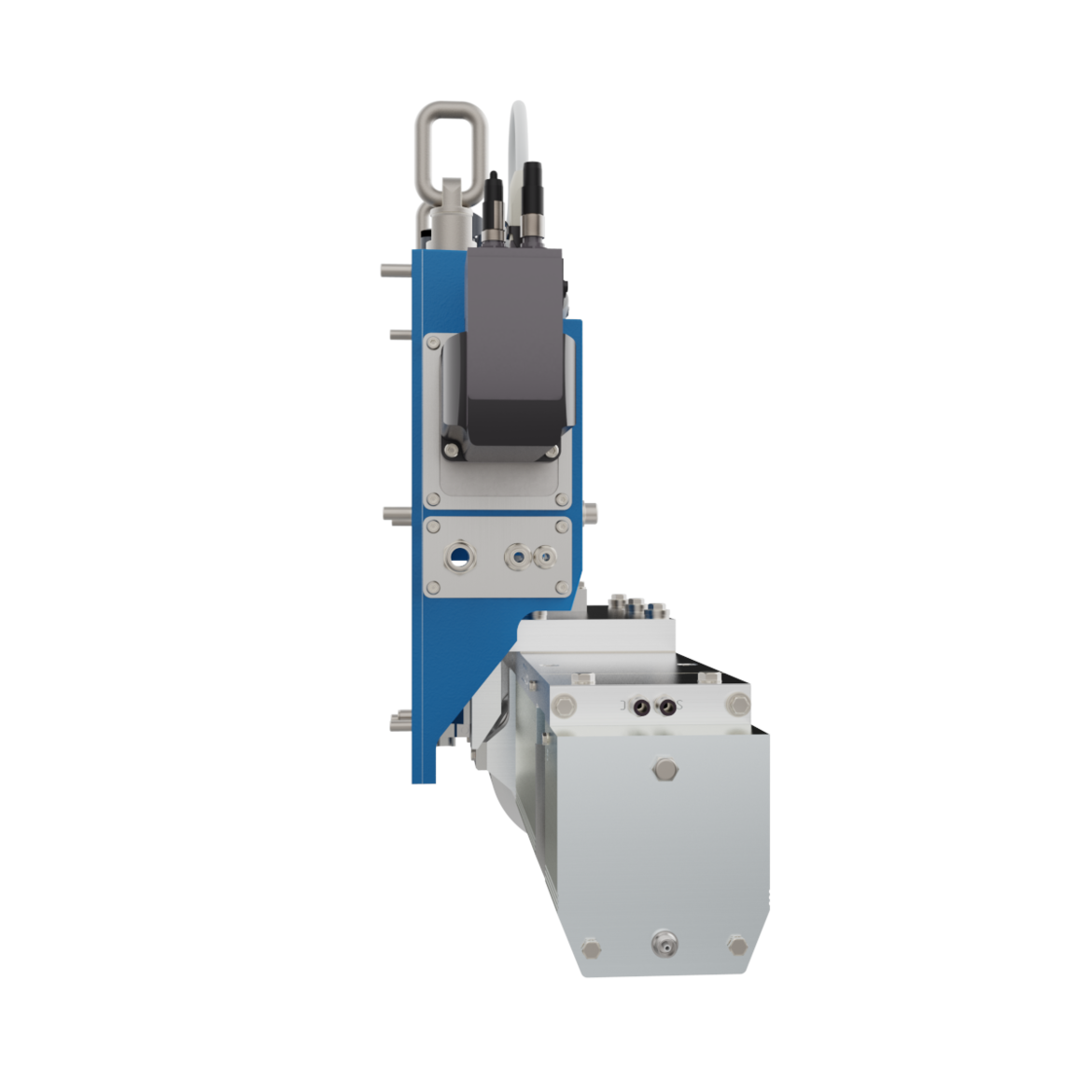

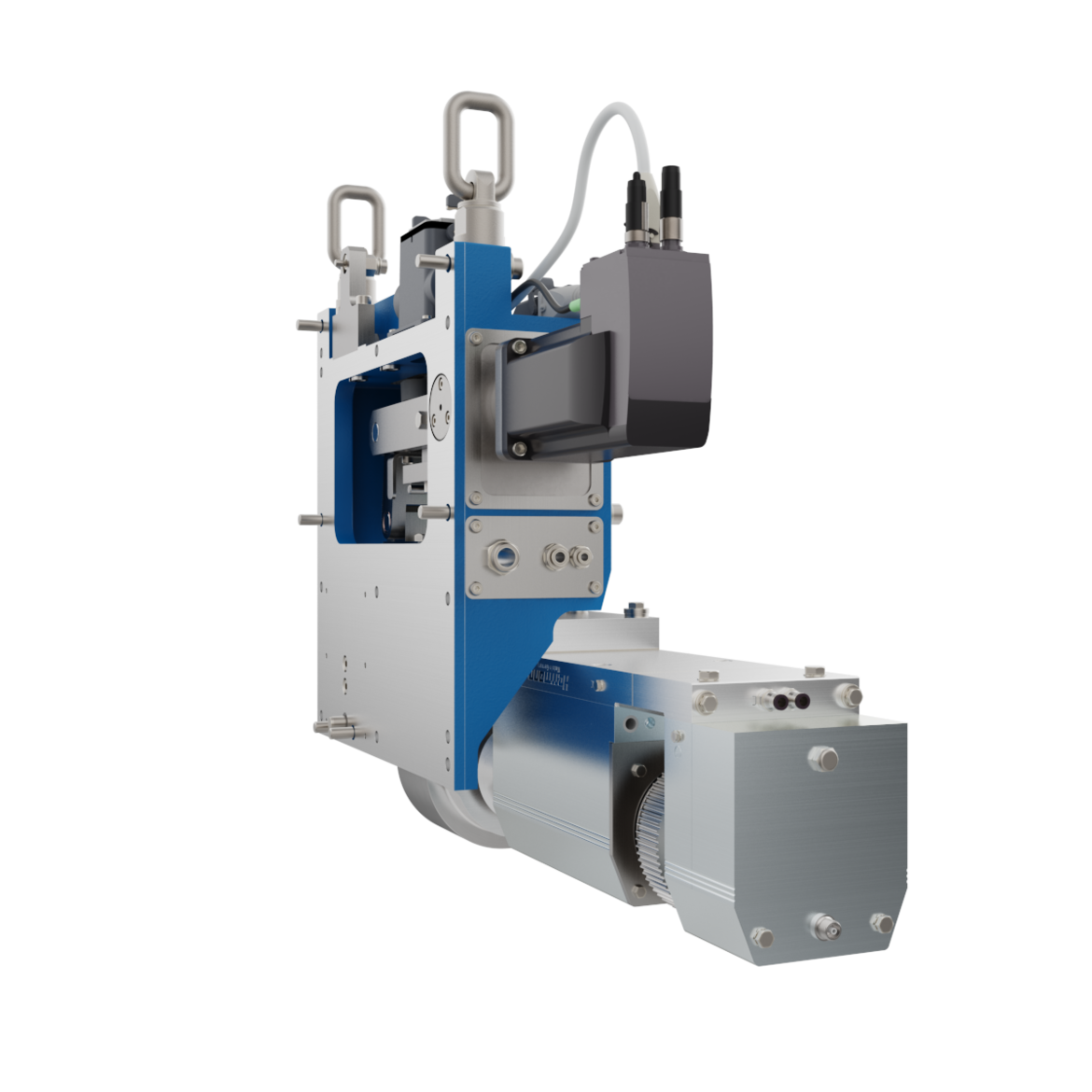

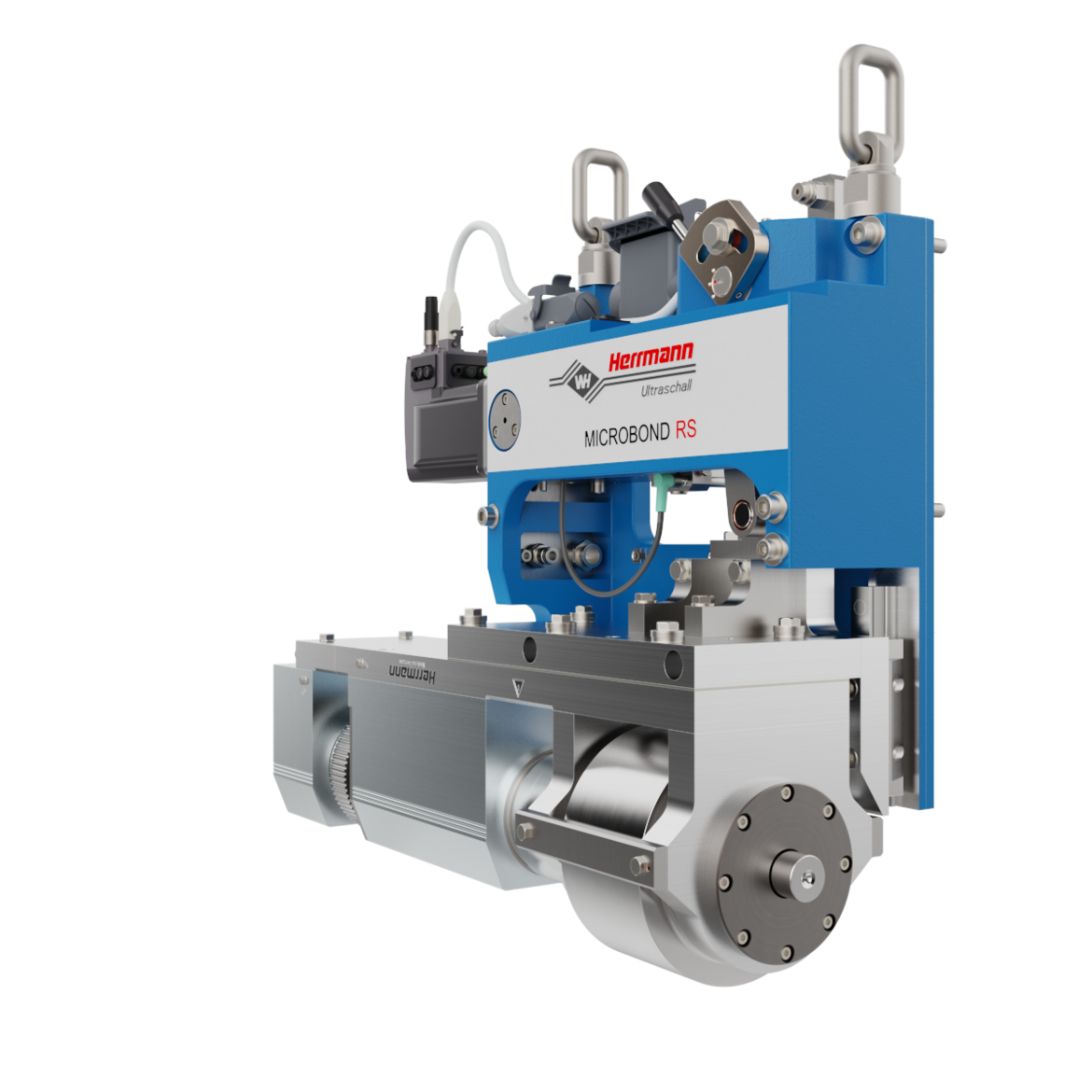

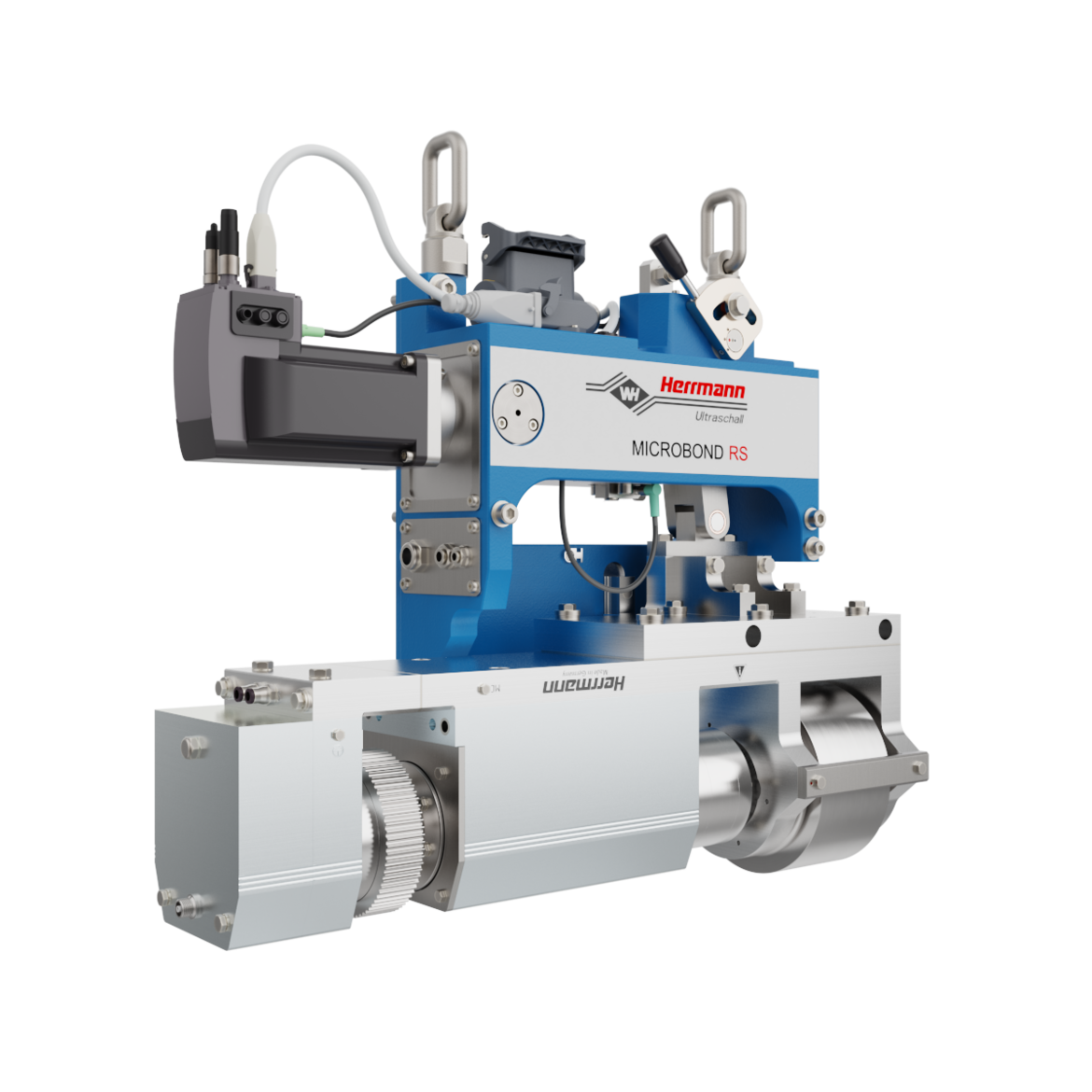

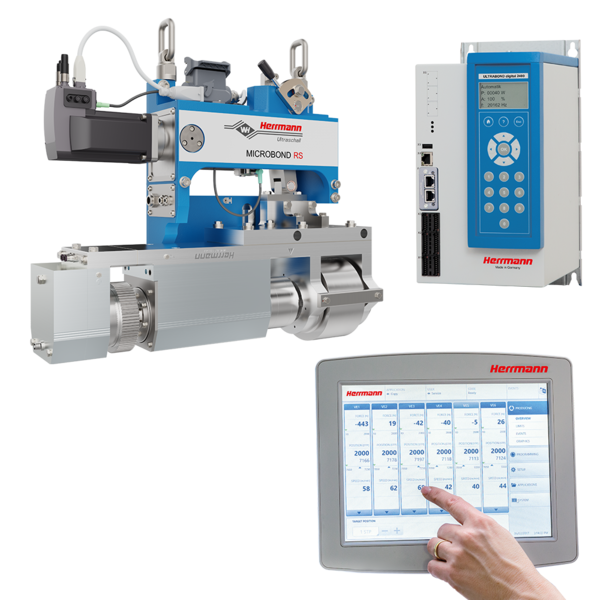

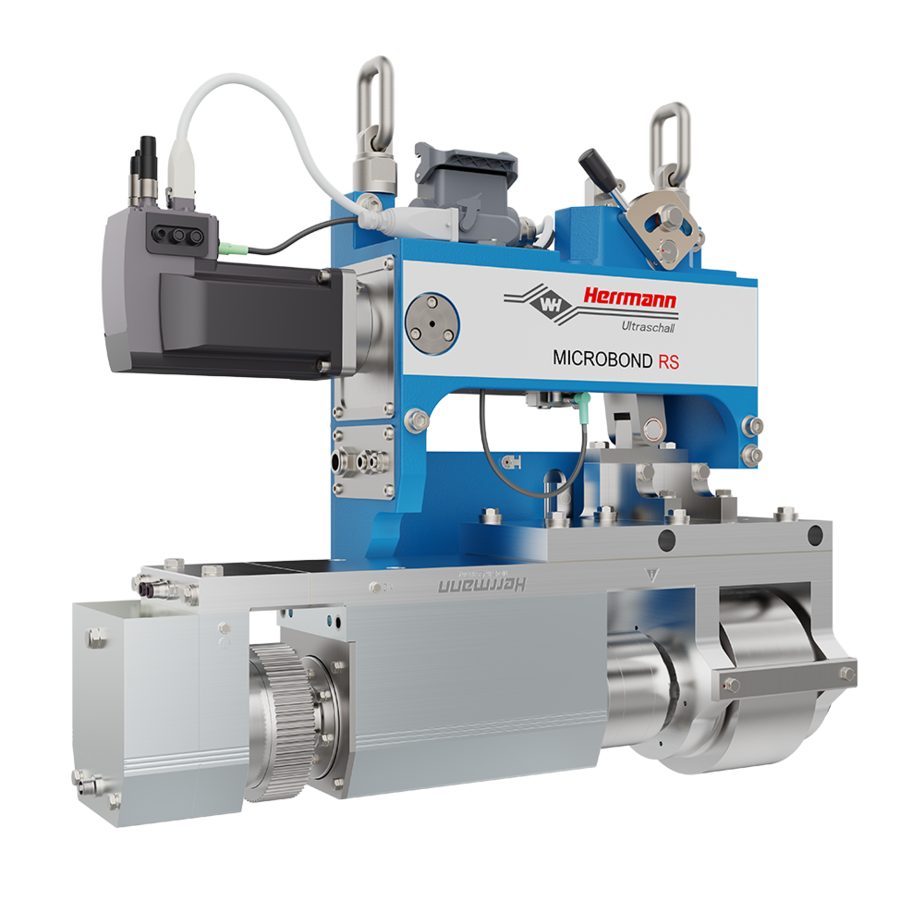

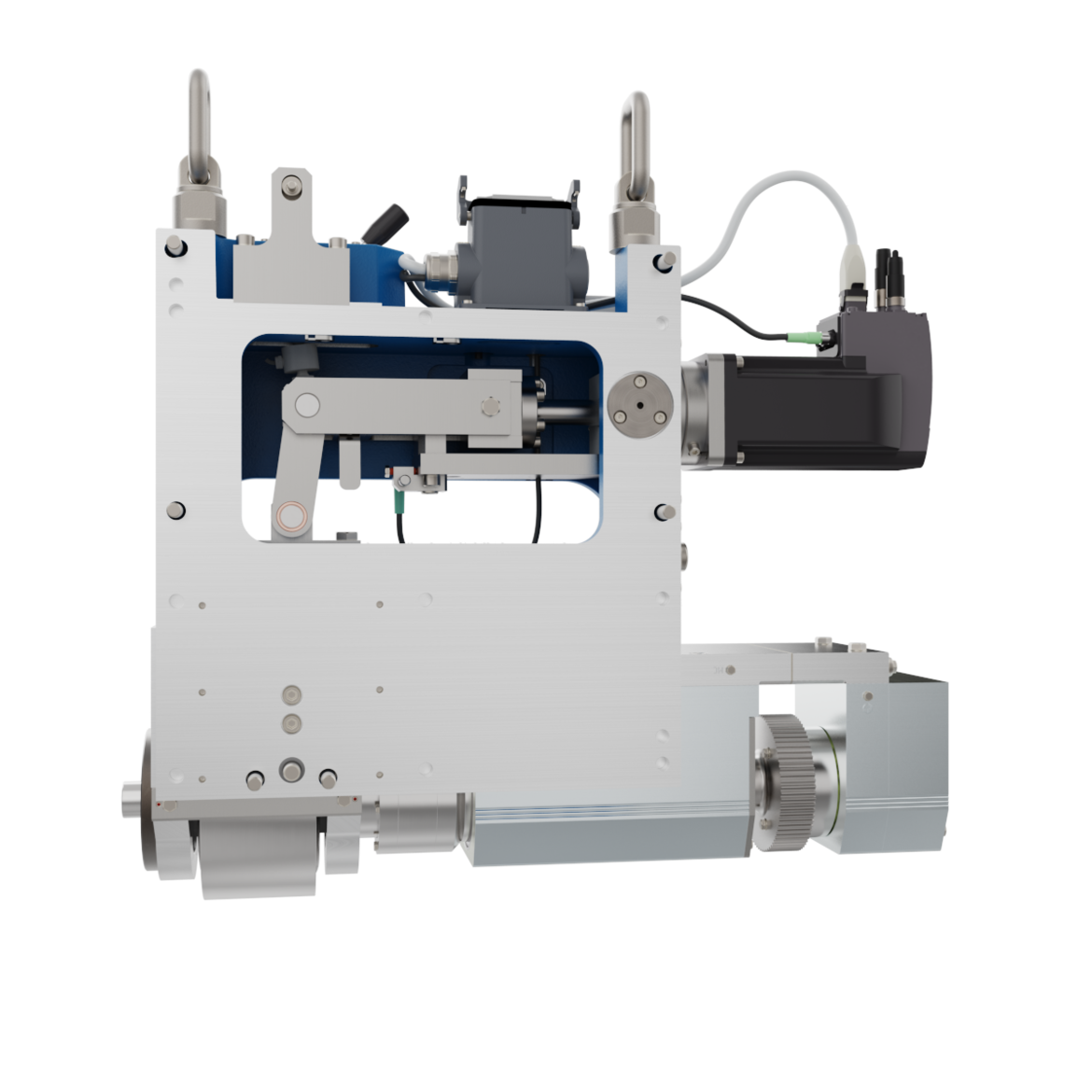

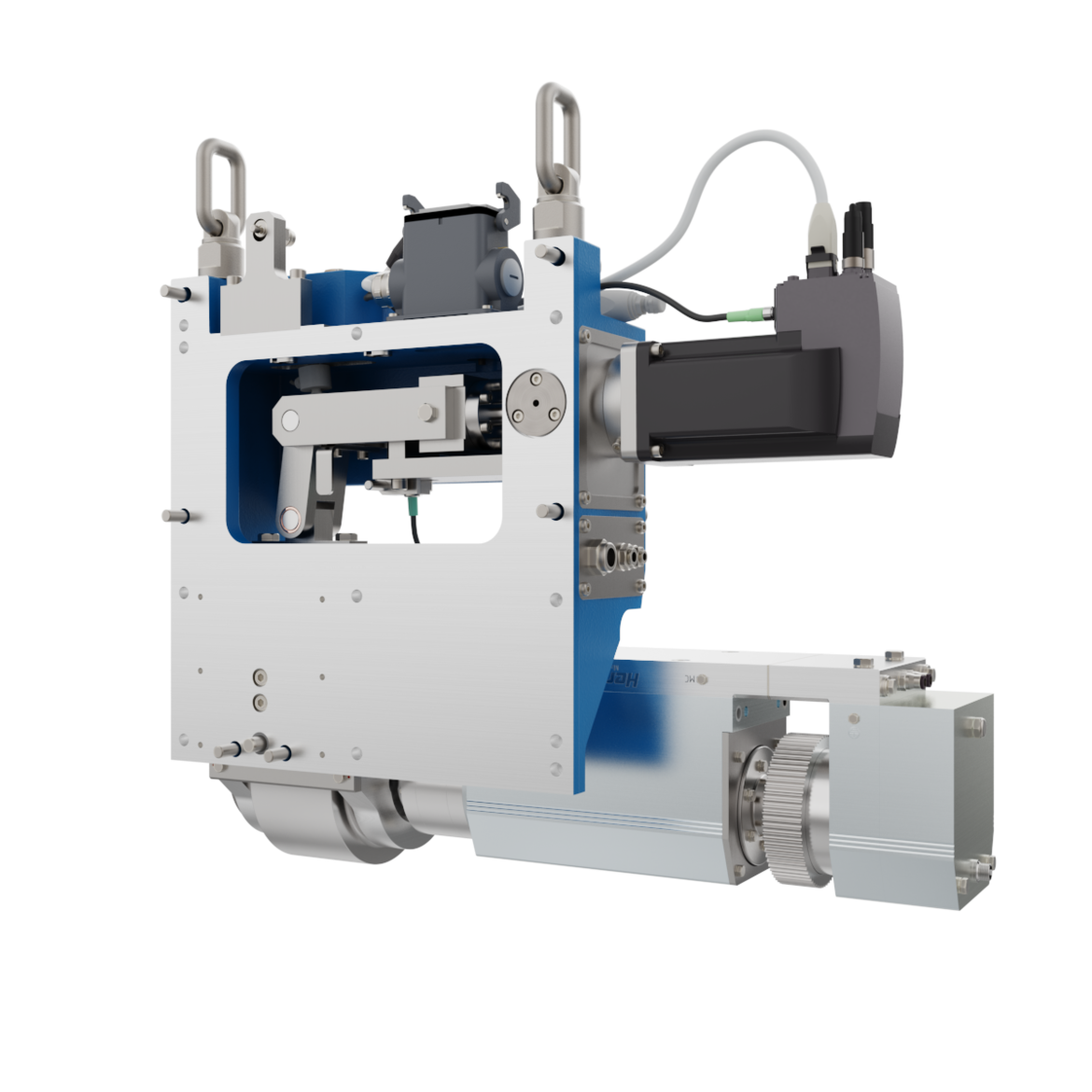

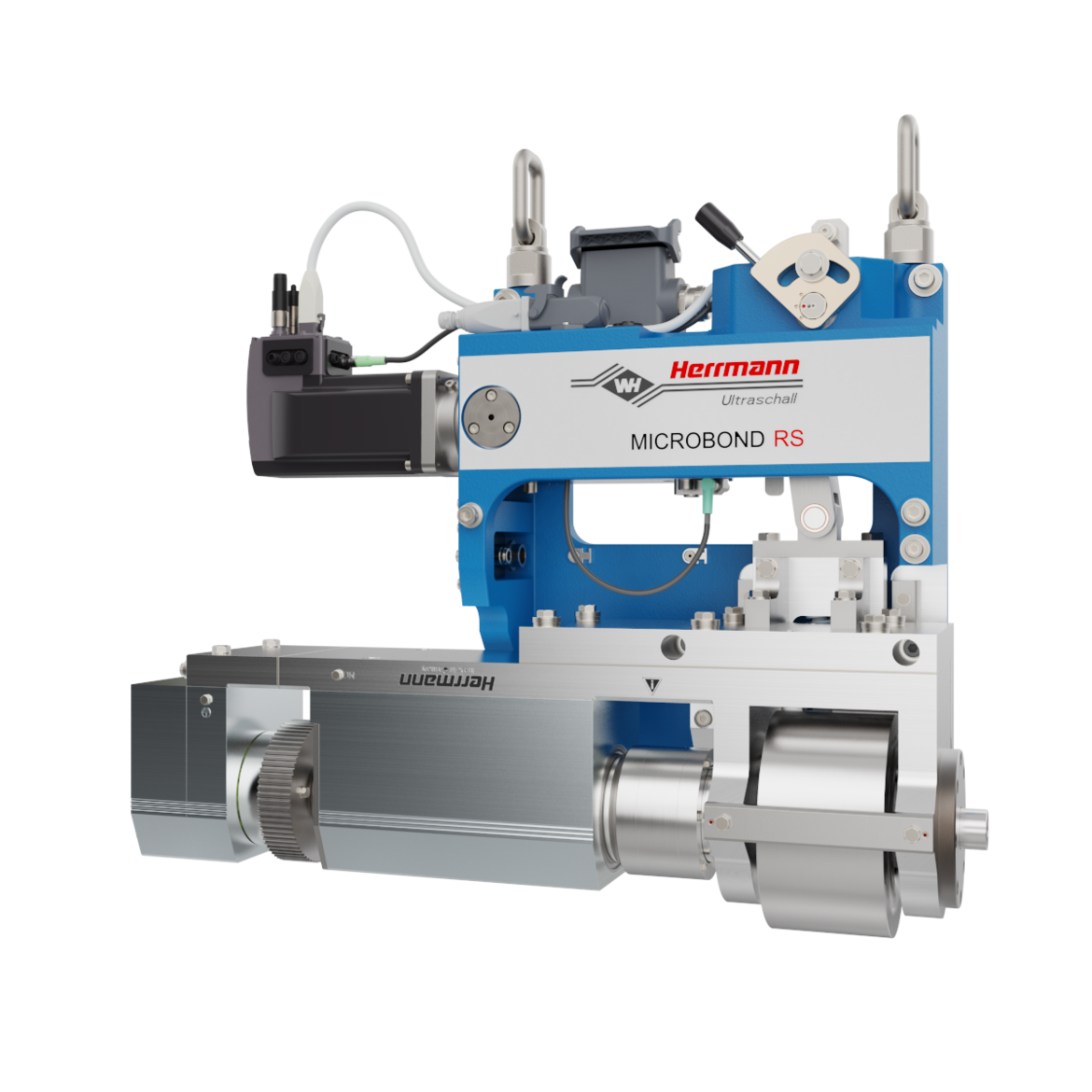

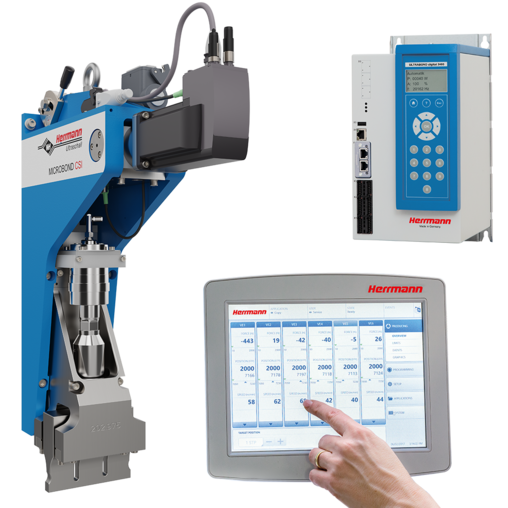

Sistema MICROBOND RS
El sistema MICROBOND RS consta de un actuador acoplado al módulo giratorio ULTRASPIN. De acuerdo con los requisitos de la aplicación, es posible seleccionar distintas frecuencias de operación y anchuras variables de los sonotrodos. También es posible seleccionar diferentes generadores de alto rendimiento diseñados para emplearlos en modo de ultrasonido continuo. El control patentado Microgap también permite conseguir una estabilización precisa del gap con este diseño de módulo. El control de proceso de soldadura MICROBOND se emplea para visualizar y controlar el proceso de soldadura continuo y con él se completa la configuración del sistema en general.
- Frecuencia de funcionamiento de 30 y 35 kHz
- Potencia del generador de 600 a 1200 W
- Fuerza de soldadura de 60 a 1500 N
Las variantes RS de la serie MICROBOND están disponibles en versión invertida lateralmente para permitir la soldadura de bandas de unión muy próximas. Los diversos
tipos de sonotrodos también alcanzan posiciones de soldadura a las que suele ser difícil acceder. Herrmann Ultrasonidos ofrece una amplia variedad de anchuras de sonotrodos, diámetros y perfiles.
- Visualización del proceso de todas las variables relevantes
- Guía de usuario orientada a procesos con excelente capacidad de mando
- Control de calidad en tiempo real
- Seguridad del sistema que permite proteger al humano y a la máquina

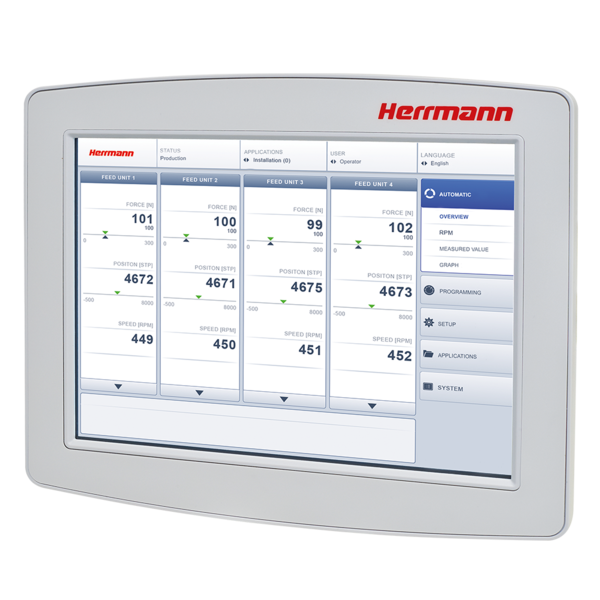

Herrmann Ultrasonidos se concentra en dar la máxima transparencia a los procesos de soldadura. Esta es la única forma de entender, controlar y monitorear el proceso de unión por ultrasonido. La prevención de rechazos redundantes, la reducción del tiempo de paro y la alta disponibilidad garantizan obtener un proceso de fabricación rentable. Gracias a la tableta móvil MICROBOND Control es posible monitorizar, evaluar y optimizar el proceso directamente en la estación de soldadura.
- Visualización del proceso de todos los parámetros de soldadura relevantes
- Guía de usuario orientada a procesos con capacidad de mando intuitiva
- Control de calidad en tiempo real
- Seguridad del sistema que permite proteger al humano y a la máquina
| MICROBOND RS | RSD, 30 kHz | RSD, 35 kHz |
|---|---|---|
| Potencia del generador (potencia de pico máx.) [W] | 1200 | 600 |
| Fuerza de soldadura mín./máx. [N] | hasta 1500 | hasta 1500 |
| Incremento de control [µ] | 0.3 | 0.4 |
| Anchuras de los sonotrodos* [mm] | 6 / 10 / 15 | 40 |

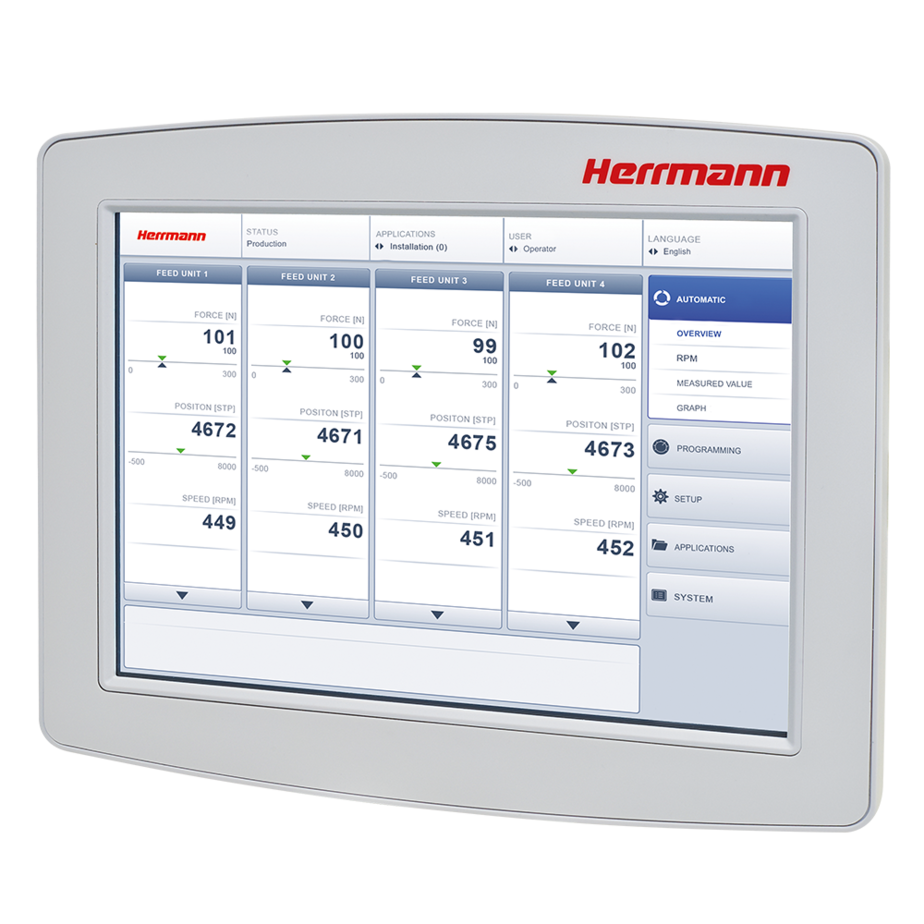

La tecnología MICROBOND Control permite entender, controlar y monitorear el proceso de unión por ultrasonido. La prevención de rechazos redundantes, la reducción del tiempo de paro y la alta disponibilidad son factores que permiten obtener un proceso de fabricación eficiente y rentable.
- Control de proceso visual
- Control de calidad en tiempo real
- Sistema de seguridad
Con una conectividad sencilla e interfaces de usuario inteligentes, así como acceso total desde la computadora principal de la línea de producción, la tecnología MICROBOND Control permite su integración simple en máquinas de modelos previos o nuevos. Los módulos de integración opcionales combinan los componentes de ultrasonido con el yunque giratorio para conformar una unidad robusta y ergonómica.
Visualización del proceso
La representación gráfica de las curvas en función del tiempo de todas las variables relevantes del proceso (p. ej., potencia, posición, fuerza, amplitud y frecuencia) se utiliza para documentar el curso continuo de la soldadura y, gracias a ello, permite evaluar el proceso con facilidad, lo cual es la base para optimizar el proceso de forma rápida y concisa.
- Visualización del proceso de soldadura continuo
- Registro de datos gráficos configurable
Guía de usuario orientada a procesos
La guía de usuario orientada a procesos proporciona una navegación intuitiva a lo largo del proceso de soldadura. Los contenidos de menú orientados a las tareas permiten tener una excelente capacidad de mando desde la instalación hasta la supervisión del proceso.
- Máxima sencillez de manejo y navegación orientada al proceso
- Navegación de menú uniforme, disponible en más de doce idiomas de usuario a nivel mundial
Control de calidad en tiempo real
Para supervisar el proceso de soldadura, todas las variables del proceso se muestran y evalúan de forma continua. Establecer límites de proceso personalizados permite detectar a tiempo las desviaciones incorrectas y evita la producción innecesaria de piezas que deban rechazarse.
- Visualización del proceso en tiempo real con funciones de advertencia y valor límite
- La conexión online mediante interfaz de E/S Ethernet permite intervenir con rapidez en el proceso y acceder a todos los parámetros de proceso relevantes
Seguridad del sistema
Para garantizar la seguridad del usuario y de la máquina, el sistema MICROBOND está equipado con varias características de seguridad que ayudan a evitar peligros potenciales y prevenir accidentes. Así, las herramientas y la maquinaria quedan protegidas de manera fiable.
Protección contra daños a las personas
- El sistema MICROBOND, con su CPU de seguridad, se integra en el circuito de seguridad del sistema completo
- Para ejecutar movimientos de desplazamiento en el modo de configuración del sistema es necesario aprobarlos presionando el interruptor de llave y el pulsador de confirmación
Protección contra daños a las herramientas
- La unidad de detección de contacto metálico y la protección de sobrerrecorrido evitan que la herramienta interfiera entre el sonotrodo y el yunque giratorio
- La supervisión permanente de la fuerza máxima admisible y de los valores de potencia protege el módulo MICROBOND de las sobrecargas mecánicas

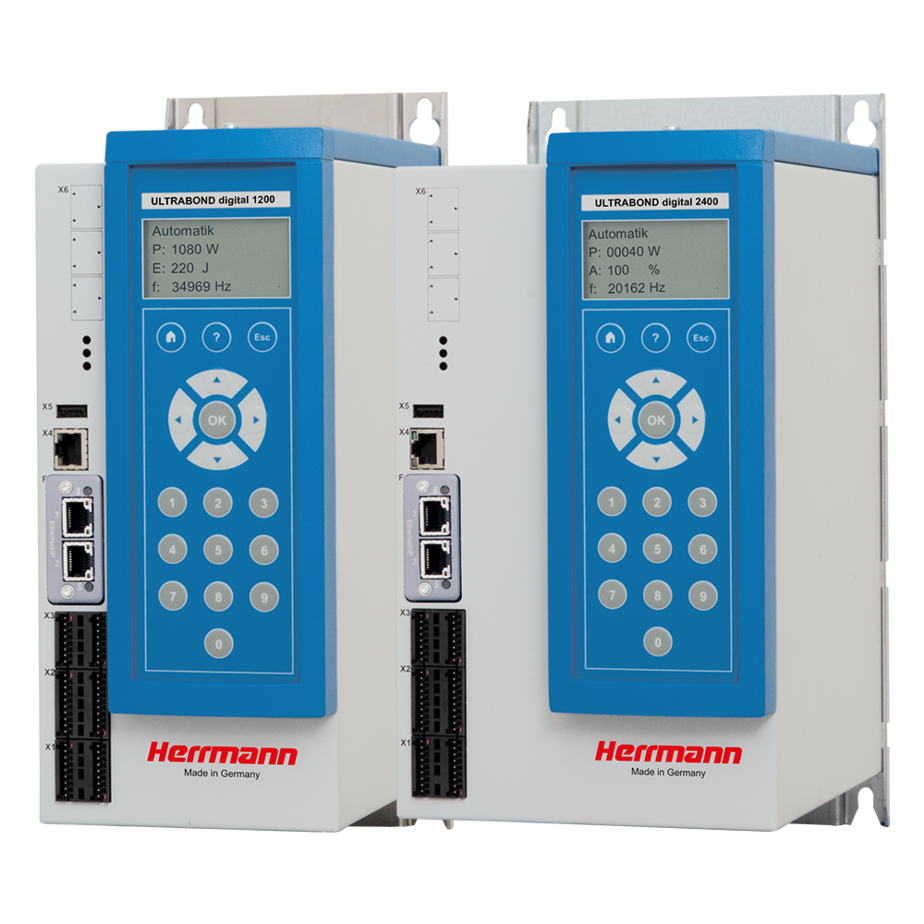

Generadores de ultrasonido
Generadores de ultrasonido de potencia continua para aplicaciones continuas: la tecnología de generadores digitales de ultrasonido de la serie ULTRABOND está diseñada específicamente para procesos de soldadura continuos con rangos de potencia continua de hasta 8000 W. Un procesador de señales digitales (DSP, por sus siglas en inglés) compensa los efectos de los fallos y garantiza la salida de ultrasonido repetible en un ciclo de servicio al 100 %. El generador digital de ultrasonido ULTRABOND se utiliza con los sistemas MICROBOND e EASYBOND de Herrmann Ultrasonidos.
Más información sobre el módulo ULTRASPIN
ULTRASPIN es un módulo compacto para sonotrodos giratorios de tipo RSD. Durante los procesos de soldadura continua es importante reducir la fricción en la zona de unión para evitar que se produzcan pliegues y fuerzas de cizallamiento que puedan afectar de forma adversa la estructura del material. Los sonotrodos giratorios son capaces de redirigir en dirección radial la oscilación inducida, lo cual implica un cambio de oscilación en el diámetro de la superficie de soldadura. El sonotrodo y el yunque giratorio rotan simultáneamente, lo cual hace que la magnitud de la resistencia de fricción sea muy baja y permite soldar con delicadeza los materiales esponjosos o los que hay que alimentar de manera intermitente.La tecnología de rodamientos precisos del módulo ULTRASPIN garantiza la calidad constante del producto con alta precisión de funcionamiento concéntrico y con velocidades de fabricación de hasta 800 m/min.
Un ejemplo comparativo
En comparación con las técnicas de ensamblaje convencionales, la soldadura por ultrasonido con tecnología MICROBOND ofrece una opción sumamente eficiente y económica para unir materiales. Para seleccionar el proceso de unión más adecuado, los costos de inversión no deben ser el único factor decisivo. Un enfoque holístico debe incluir varios ángulos de visión.
| Fundición en caliente | Unión térmica | Proceso de ultrasonido convencional (neum.) | Ultrasonidos con MICROBOND | |
| Bajo consumo de energía | º | º | • | • |
| Menor dependencia del material | • | • | º | º |
| Alta disponibilidad del proceso | º | º | • | • |
| Bajo esfuerzo de integración | • | • | • | • |
| Alto control de proceso | º | º | º | • |
| Facilidad de mantenimiento | º | º | • | • |
| Retorno de la inversión rápido | º | º | • | • |
| Tiempo de instalación breve | • | º | • | • |
| Aspecto ecológico | º | • | • | • |
| Alto control de calidad | º | º | º | • |
| Menor gasto en consumibles | º | º | • | • |
º Bajo grado de rendimiento
• Alto grado de rendimiento
