Sistemas de troquelado y sellado por ultrasonidos
El sistema de troquelado y sellado por ultrasonidos MPW ―Modular Punch Welding (troquelado y soldadura modulares)― permite troquelar y sellar membranas en un solo paso de producción. Soluciones para puestos de trabajo manual e integraciones de automatización.
- Frecuencia de funcionamiento de 35 kHz
- Tiempo de ciclo de la máquina de 1.5 s
- 4 variantes de producto

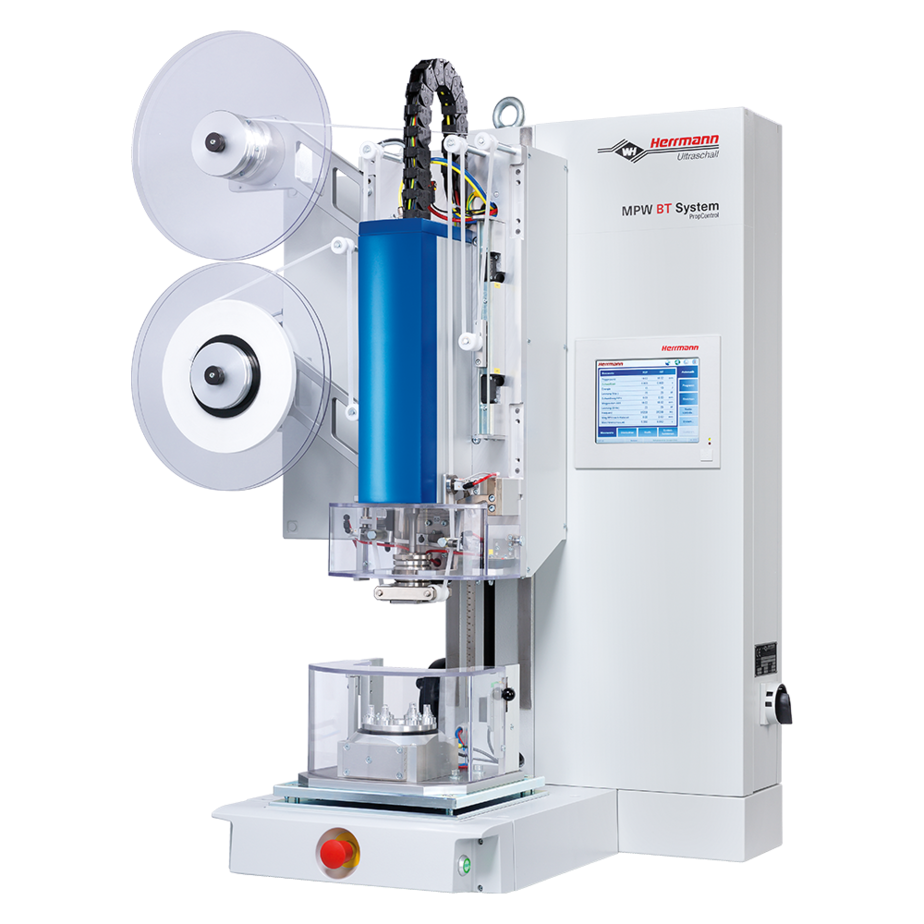

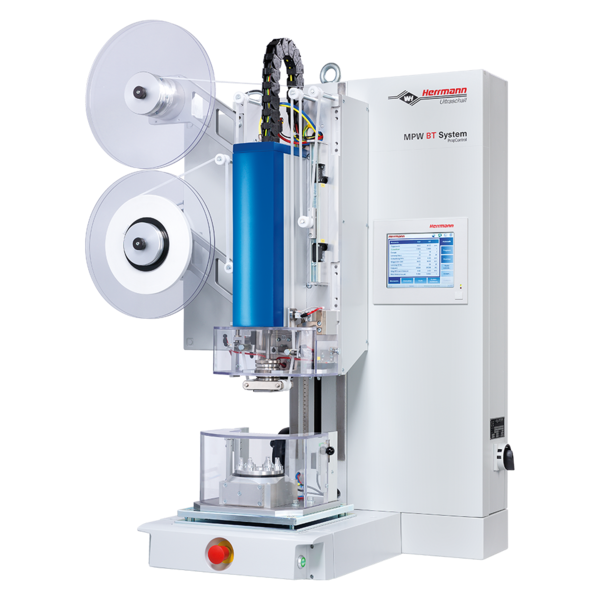

La variante MPW BT es un puesto de trabajo manual en el que se cargan a mano los componentes de plástico. La activación se opera mediante un inicio con dos manos.
- Máquinas de estructura sólida
- Área de trabajo con diseño ergonómico
- Accesibilidad adecuada para el cambio de rollos
- Instalación flexible

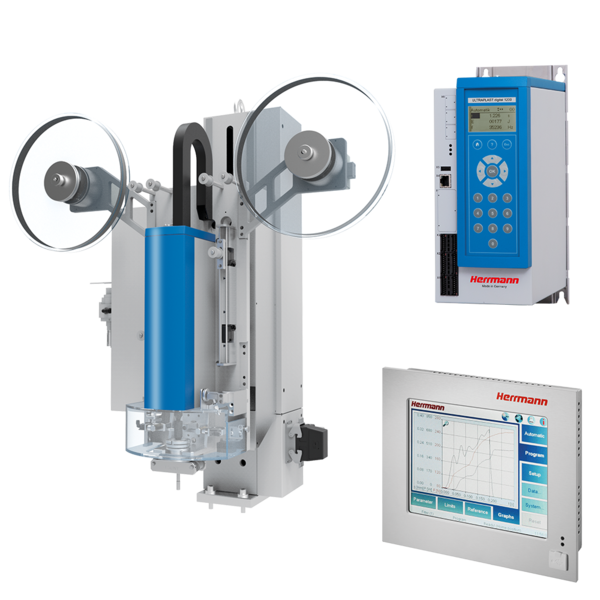

Ofrecemos una variedad de soluciones de integración adecuadas para instalarlas en sistemas de automatización. Configuración flexible para las condiciones de instalación individuales de cada cliente.
- Plataforma modular
- Integración compacta
- Funcionamiento confiable en sistemas de automatización
- Tiempos de ciclo breves

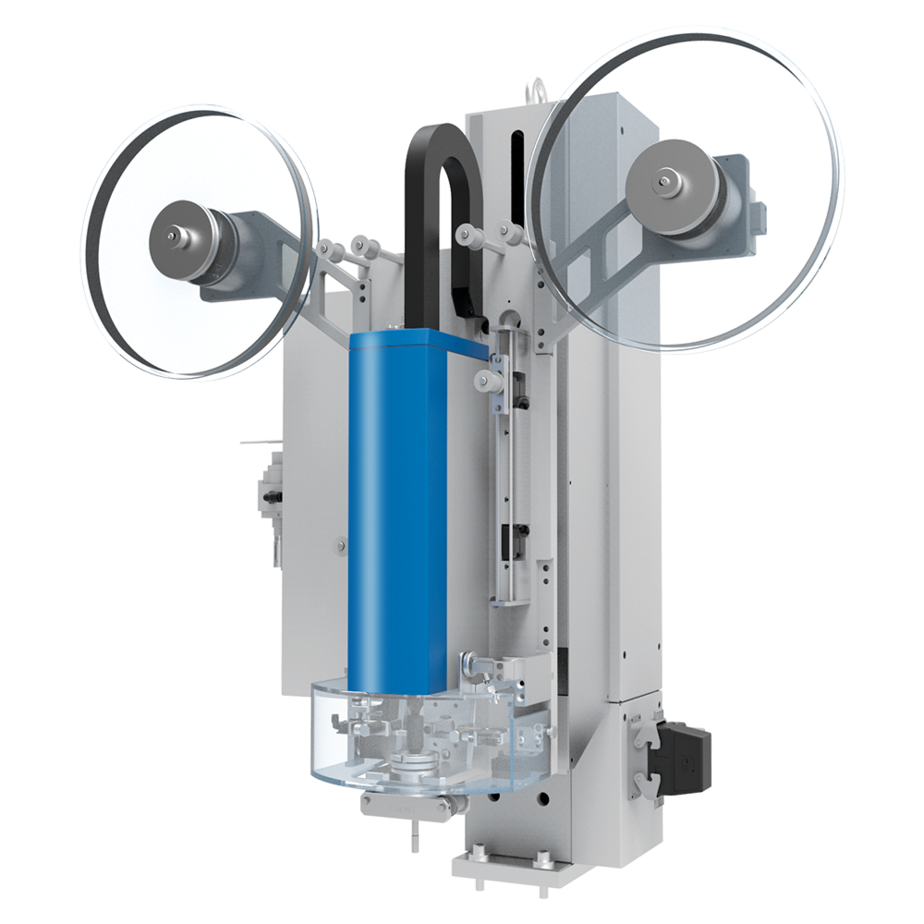

Este sistema de soldadura modular MPW, con frecuencia de funcionamiento de 35 kHz, permite troquelar y sellar de forma simultánea en un solo paso de producción. Este sistema permite prescindir del uso de costosas membranas precortadas. Esta unidad de producción es apta en particular para el procesamiento de membranas que se sueldan en componentes de plástico como elementos de compensación de presión (ECP). El sistema MPW combina cuatro funciones automatizadas individuales: troquelado de la membrana desde la banda, fijación mediante vacío y alimentación, sellado con ultrasonidos y procesamiento cíclico adicional de la banda. La serie puede integrarse con flexibilidad en líneas de automatización o suministrarse como puesto de trabajo manual.
Control de proceso de soldadura MPW
El software de proceso de soldadura de la serie MPW satisface los requisitos de racionalización y calidad de la industria de los plásticos. La guía de usuario orientada a procesos y accesible mediante una pantalla táctil de 8.4 pulgadas ofrece una interfaz humano-máquina especialmente fácil de manejar que permite la navegación intuitiva. El contenido del menú orientado a las tareas proporciona una excelente facilidad de uso.
- Visualización del proceso
- Supervisión de la calidad mediante la supervisión de la tolerancia
- Supervisión del vacío
- Software adicional que permite el registro de datos continuo
| Diámetro de troquelado | 6 a 22 mm |
| Anchura de la banda | 8 a 30 mm |
| Diámetro del núcleo de alojamiento del aplicador de banda | 3" (73.5 mm) |
| Diámetro máx. del rollo | 340 mm |
