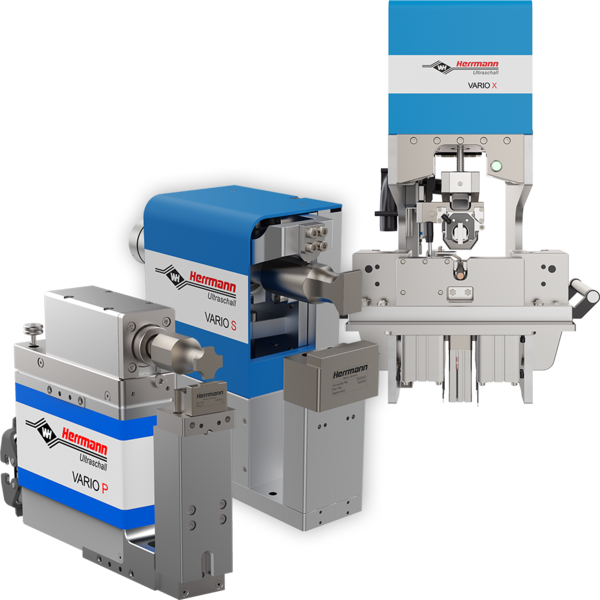

SISTEMAS HiS

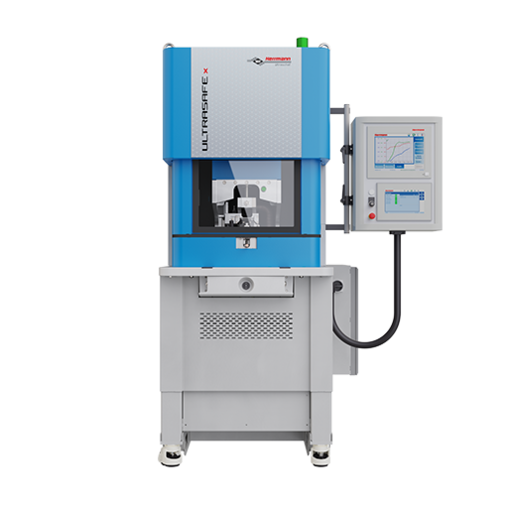

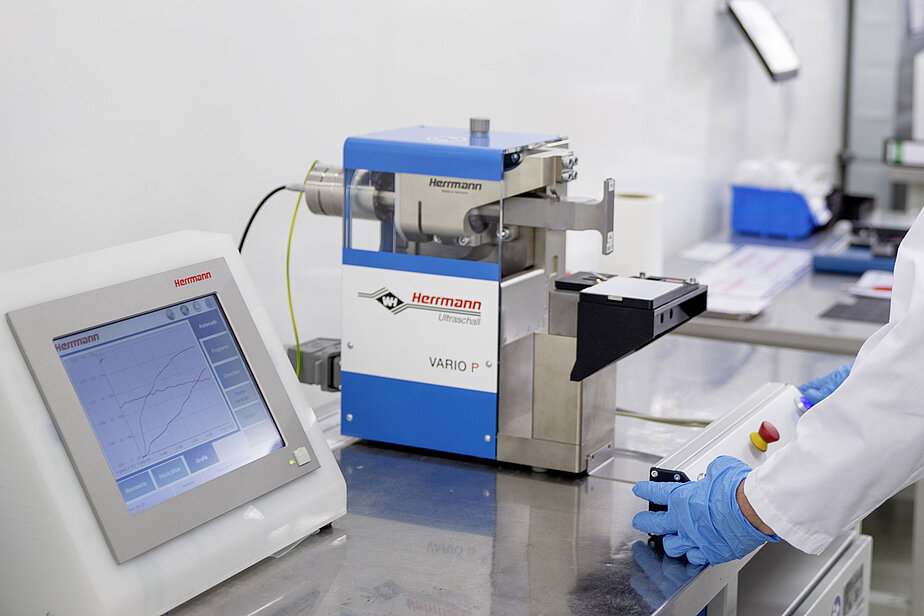

Somos líderes en cuanto a estabilidad y precisión del proceso. Ya sea que la utilice en un puesto de trabajo manual o necesite integrarla en líneas de producción, Herrmann tiene la solución adecuada para conseguir conexiones metálicas sumamente fuertes y conductoras. Además, la instalación rápida y la reducción de piezas sospechosas ahorran costos importantes.
-
Ahorro de costos gracias a una mayor calidad de la producción
-
Componentes de ultrasonido de calidad comprobada a largo plazo
-

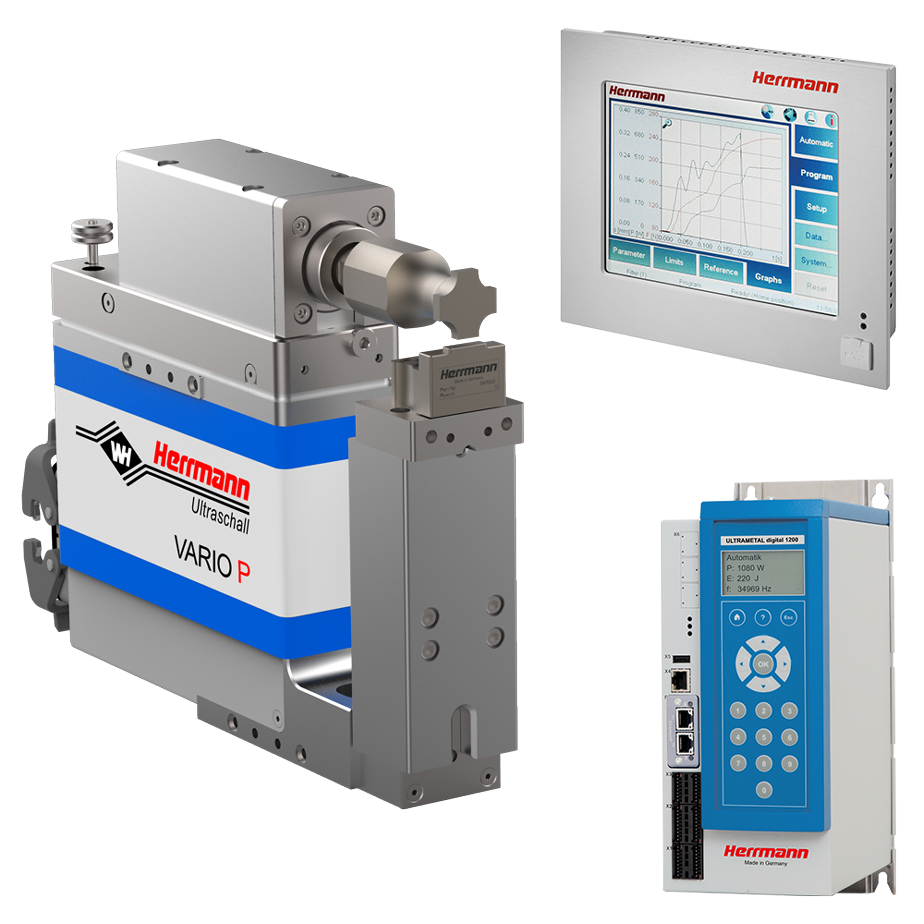

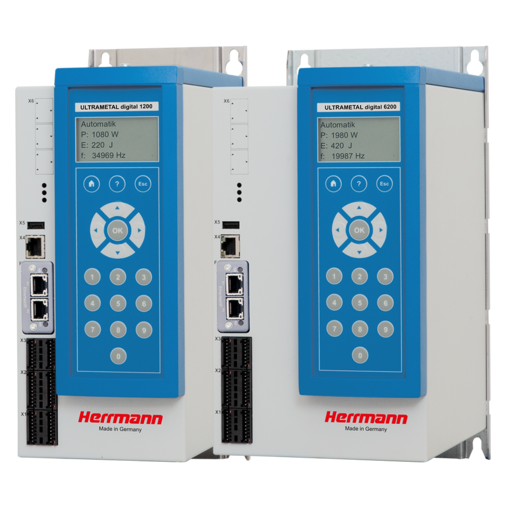

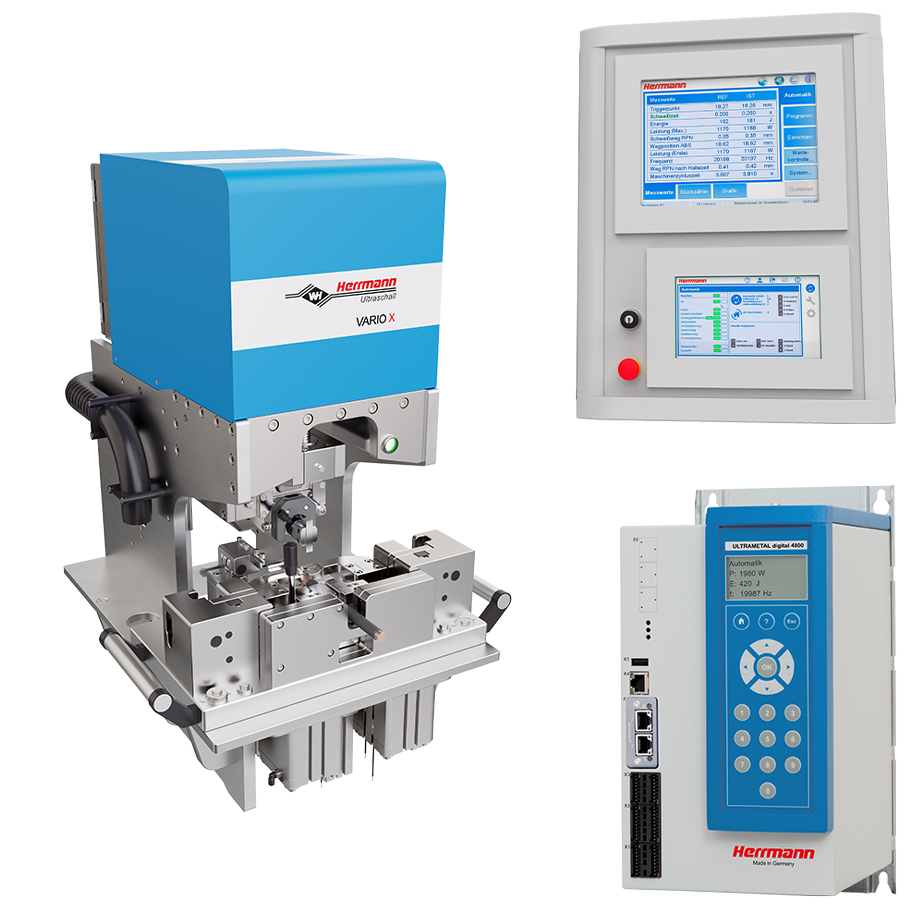

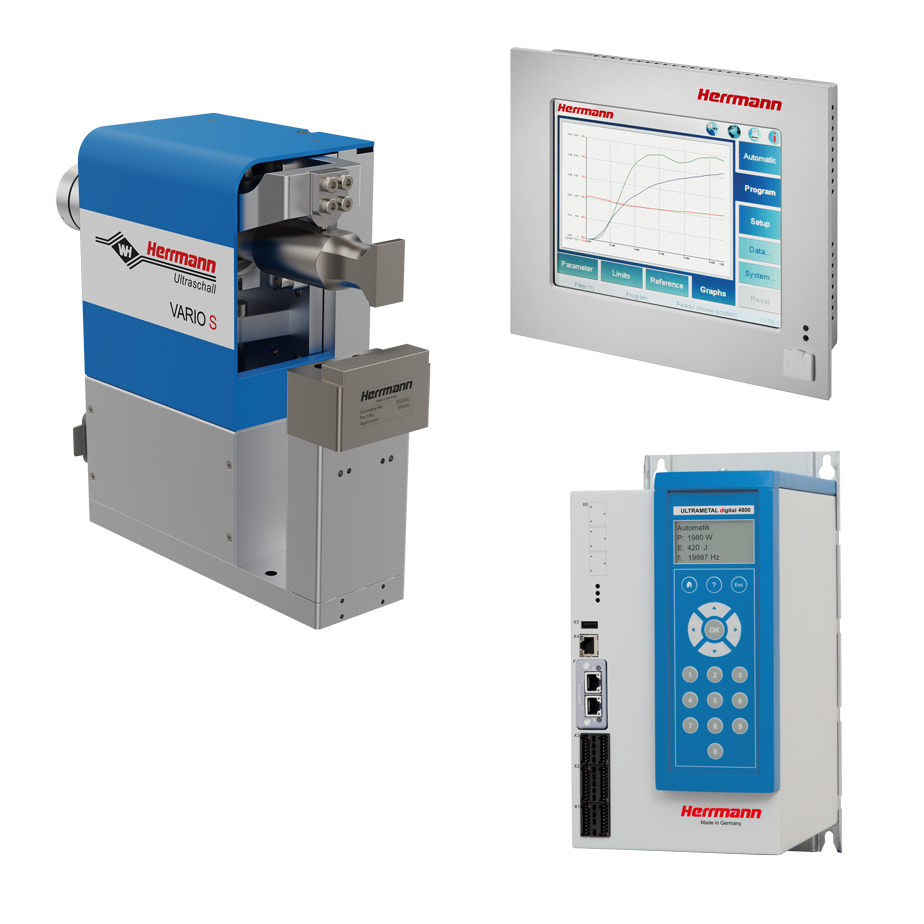

Generador de ultrasonidos digital
Conseguir resultados de calidad y supervisar la calidad es el objetivo principal en la soldadura de metales. Gracias al control VARIO, los productos de la línea HiS permiten preparar el proceso de manera estable y reproducible y siempre tenerlo a la vista mediante la visualización gráfica. También permiten el cambio rápido de herramienta, tanto para la herramienta de soldadura como para el equipo de la aplicación, y su diseño ahorra espacio de montaje para poder integrarlos con facilidad. El diseño bien concebido garantiza limpieza al trabajar, accesibilidad y la máxima seguridad para el operario.
HiS VARIO B 20 puede integrarse con facilidad en las líneas de producción gracias a su diseño compacto y accesibilidad. Todos los elementos que intervienen en el cambio rápido de herramienta y en la puesta en marcha de la producción se han diseñado para reducir de forma considerable los tiempos de cambio y de mantenimiento. Una de las prioridades más importantes es ahorrar costos mediante la fiabilidad y calidad de la producción.
La frecuencia de 20 kHz se adecúa a todas las aplicaciones de baterías con láminas de varias capas o materiales más gruesos.
-
Präzise Ausrichtung
-
Werkzeugwechsel einfach und schnell
-
Modularität und Flexibilität für Automatisierer

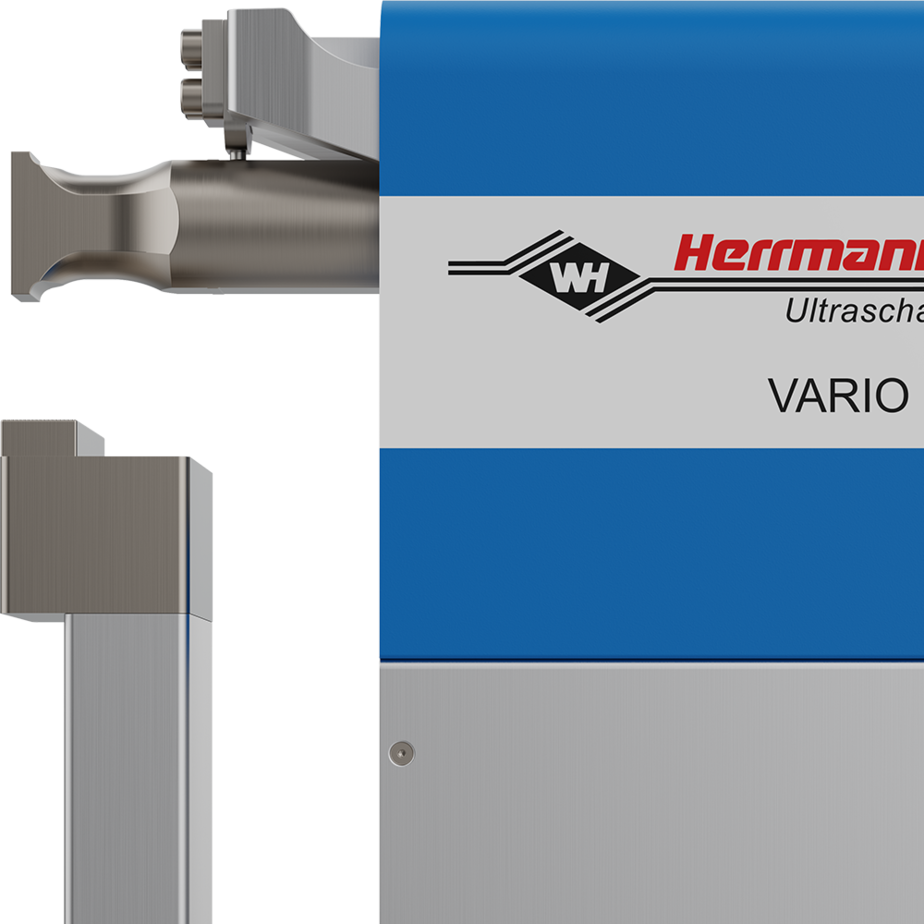

Alineación precisa
-
Módulo de alineación patentado para el ajuste fino del sonotrodo (alineación paralela al plano)
-
La alineación gruesa es posible cada 90°
-
La posición axial fija permite tener la misma distancia de soldadura absoluta con cada cambio de sonotrodo
-
Soporte adicional del sonotrodo en el punto de articulación para conseguir soldaduras estables y duraderas

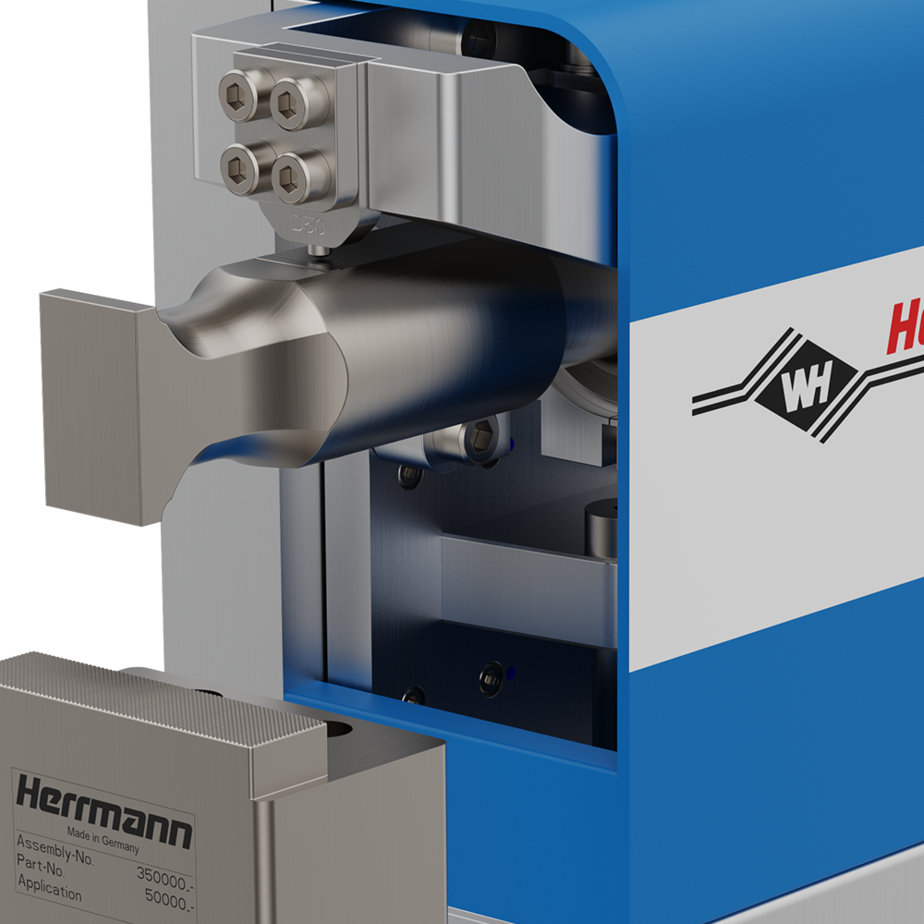

Cambio de herramienta rápido y sencillo
- El diseño innovador del sonotrodo y del elemento de fijación garantiza la estabilidad
- Accesible desde la parte delantera
- El cambio de herramienta puede hacerse en línea o de forma externa
- Cambio preciso del sonotrodo en tan solo unos minutos
Modularidad y flexibilidad para los ingenieros especialistas en automatización
- Ejecución a la izquierda y a la derecha
- Pueden instalarse interfaces mecánicas en varios costados
- Configuración con y sin alojamiento del yunque
- Varias interfaces de fieldbus para comunicaciones ―EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP y otras―
- Opciones adicionales de funciones y de software (refrigeración del sonotrodo, refrigeración del convertidor, software DataRecorder para la evaluación de datos)
Espacio de montaje
- Diseño compacto y tamaño reducido de la máxima calidad en su tipo
- Opciones de alimentación libre con automatización
| HiS VARIO B 20 (versión izquierda y derecha) | 20 kHz |
|---|---|
| Potencia del generador [W] | 2400 / 4800 / 6200 |
| Fuerza de soldadura máx. [N] a 6 bar | 3500 |
| Carrera [mm] | 15 / 30 / 60 |
| Dimensiones exteriores (An × Al × P) [mm] | 165 × 393 × 366 |
| Equipo de mando | Pantalla táctil a color de 12" |
| Modos de funcionamiento | 5 |
| Memorias de aplicaciones | 32 |
| Número de soldaduras almacenadas (gráficos y datos) | 100 |
| Control de funciones adicionales (opcional) | 4 |
HiS VARIO B 35 puede integrarse con facilidad en las líneas de producción e impresiona a los usuarios por su diseño compacto y accesibilidad. Todos los elementos que intervienen en el cambio rápido de herramienta y en la puesta en marcha de la producción se han rediseñado para reducir de forma considerable los tiempos de cambio y de mantenimiento. Una de las prioridades más importantes es ahorrar costos mediante la fiabilidad y calidad de la producción.
La frecuencia de 35 kHz se emplea para implementar aplicaciones de baterías con pocas láminas o con los materiales más delgados.
-
Precisión
-
Cambio de herramienta sencillo y rápido
-
Modularidad y flexibilidad para los ingenieros especialistas en automatización
Fuerzas de soldadura precisas y bajas
- Sistema de balancín recién desarrollado (rango de fuerza de 5 a 260 N)
- Alto grado de reproducibilidad de la fuerza de soldadura en el rango de fuerza inferior
- Concepto de accionamiento secuencial

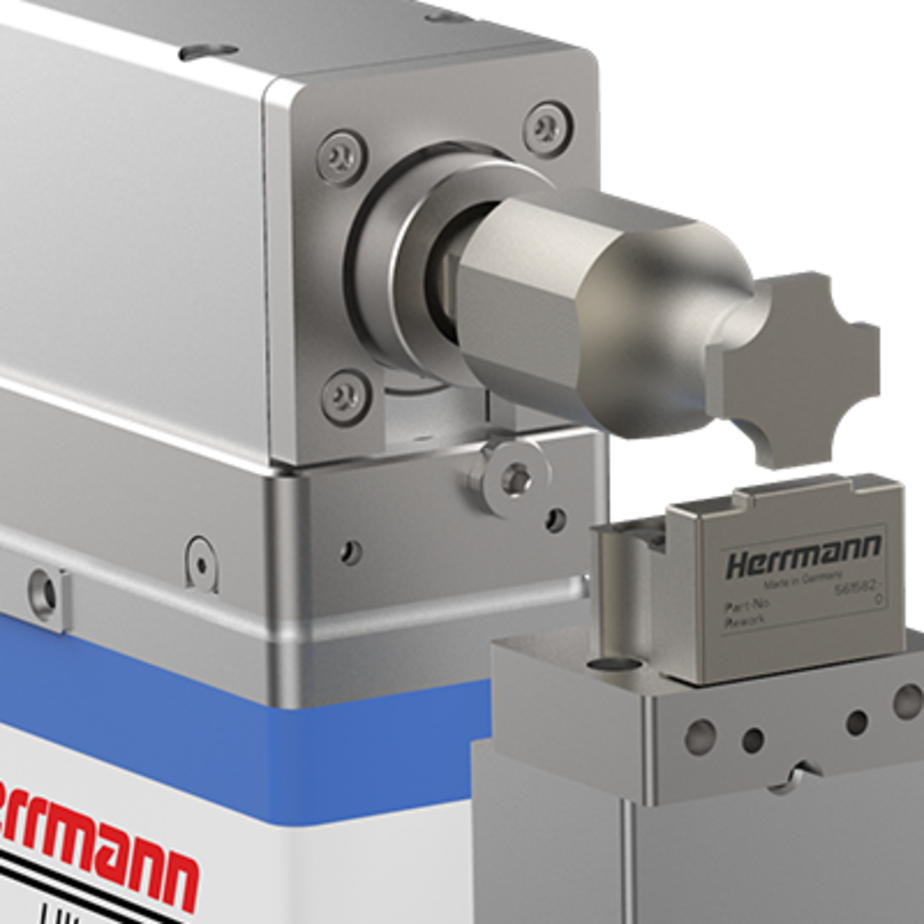

Cambio de herramienta sencillo y rápido
- Sistema de cambio de herramienta indexado
- Accesibilidad óptima
- El cambio de herramienta puede hacerse en línea o de forma externa
- Cambio preciso del sonotrodo en tan solo unos minutos
Modularidad y flexibilidad para los ingenieros especialistas en automatización

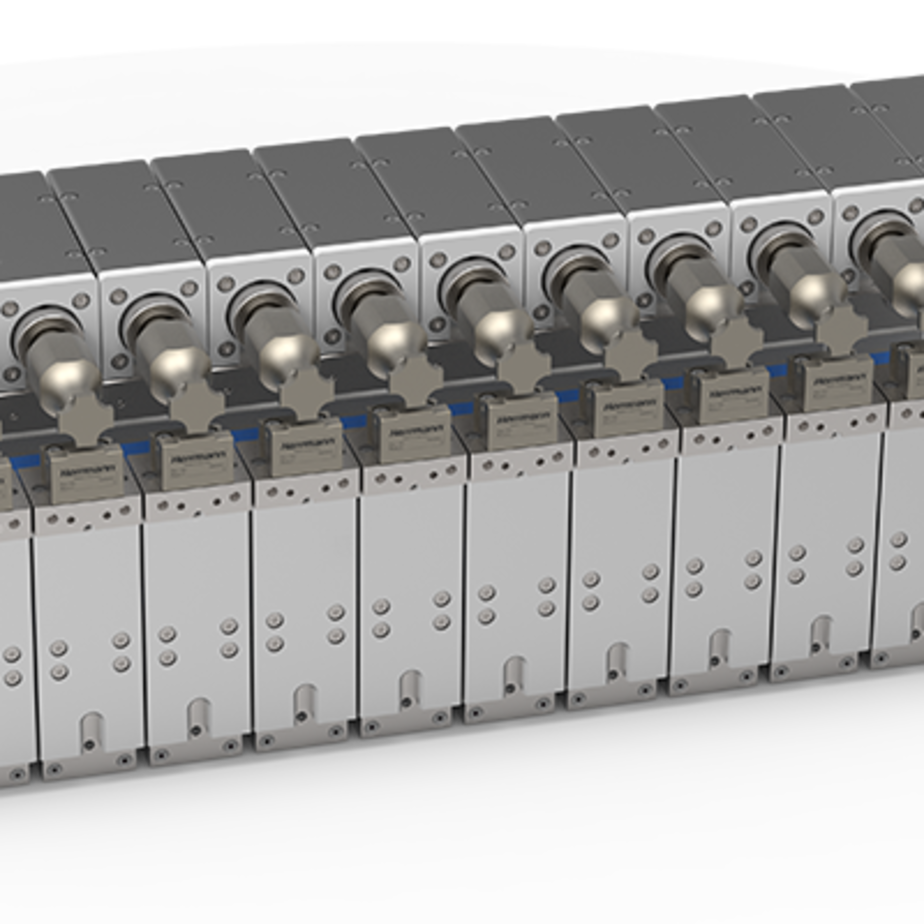

- Disposición compacta de los módulos de soldadura
- Interfaces mecánicas en varios puntos
- Posibilidad de seleccionar individualmente la carrera principal y la fuerza de soldadura
- Varias interfaces de fieldbus para comunicaciones ―EtherCAT, ProfiNet PROFINET IO (RT), EtherNet/IP y otras―
- Opciones adicionales de funciones y de software (refrigeración de sonotrodo, refrigeración del convertidor, software DataRecorder para el análisis de datos)
Espacio de montaje
- Diseño compacto y tamaño reducido de la máxima calidad en su tipo
- Opciones de alimentación libre con automatización
| HiS VARIO B 35 | 35 kHz |
|---|---|
| Potencia del generador [W] | 1200 |
| Fuerza de soldadura máx. [N] a 6 bar | 115 / 260 |
| Carrera [mm] | 10 / 30 / 50 |

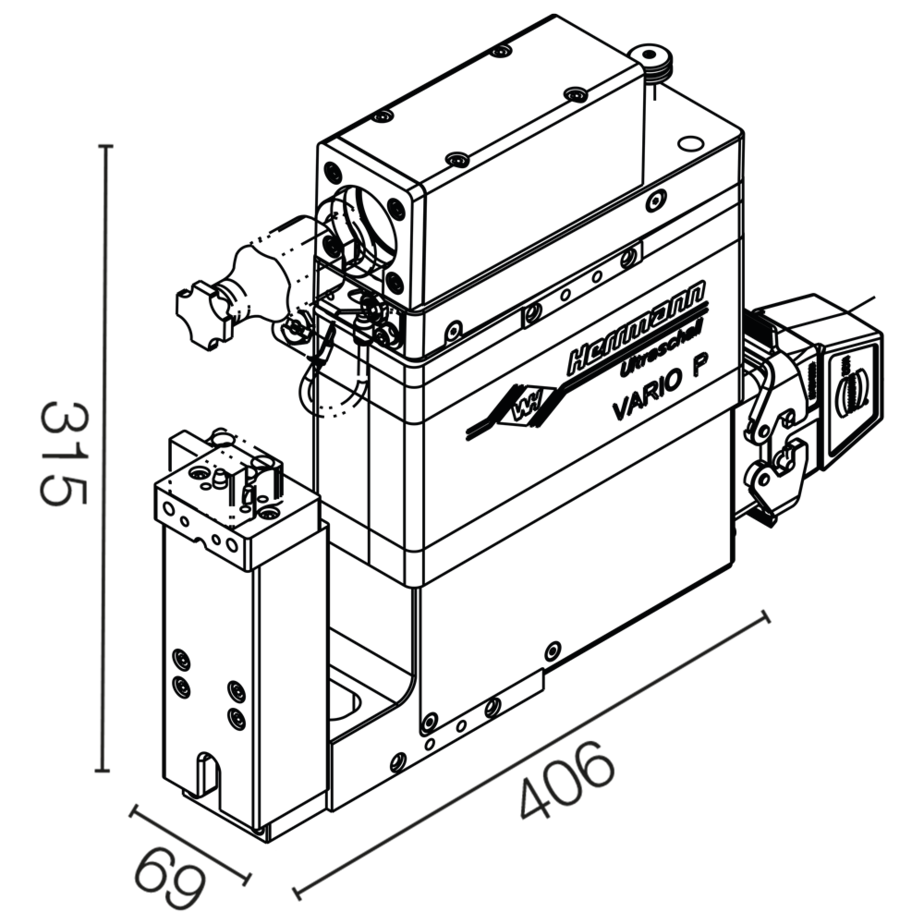

| Dimensiones exteriores (An × Al × P) [mm] | 69 × 315 × 406 |
| Equipo de mando | Pantalla táctil a color de 8,4" |
| Modos de funcionamiento | 5 |
| Memorias de aplicaciones | 32 |
| Número de soldaduras guardadas (gráficos y datos) | 100 |
El sistema HiS VARIO W es la solución perfecta para aplicaciones terminales. Cambio rápido de producto y sustitución segura y sencilla de las herramientas de soldadura. Las funciones e interfaces sofisticadas facilitan la integración del puesto de trabajo en la línea de producción. La seguridad y la calidad de la producción mediante la precisión son prioritarias.
- Alineación precisa
- Cambio seguro y rápido de producto
- Cambio de herramienta seguro y repetible
- Ajuste fino rápido, seguro y preciso de cada elemento funcional, como la posición del sonotrodo y el alojamiento intercambiable
- La sujeción óptima del sonotrodo en el soporte para herramientas ofrece resultados de soldadura reproducibles

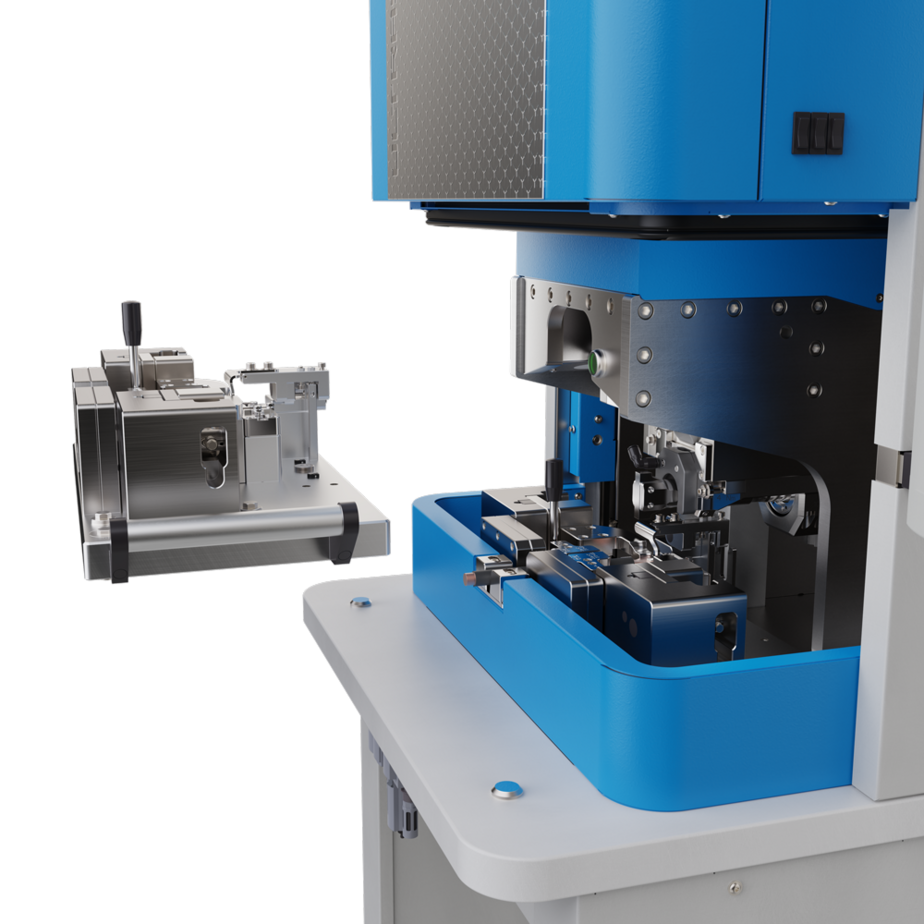

Cambio fácil de las herramientas y aplicaciones
- Concepto de dispositivo innovador para una amplia variedad de piezas y aplicaciones
- El dispositivo está indexado y se puede cambiar mediante conexiones enchufables
- Los ajustes de formato se pueden intercambiar con rapidez
- El diseño innovador del sonotrodo y del soporte para herramientas garantiza la estabilidad
- Cambio preciso del sonotrodo en tan solo unos minutos
- Sistema de sujeción para cambiar el soporte para herramientas
| HiS VARIO W | 20 kHz |
|---|---|
| Potencia del generador [W] | 6200 / 12000 |
| Fuerza de soldadura máx. [N] a 6 bar | 10000 |
| Carrera / carrera de revisión [mm] | 60 |
| Dimensiones exteriores (An × Al × P) [mm] | 512 × 970 × 680 |
| Equipo de mando (control de proceso de soldadura) | Pantalla táctil de 12" / 9" |
| Modos de funcionamiento | 5 |
| Memorias de aplicaciones | 32 |
| Número de soldaduras guardadas (gráficos y datos) | 100 |
| Número de funciones adicionales controlables (opcional) | 4 |
